Комбинация приборов автомобиля содержит ряд индикаторов и контрольных ламп, показывающих состояние работы различных систем или предупреждающих водителя о наличии неисправностей. Используемые значки унифицированы, количество и расположение ламп зависит от конструкции и марки автомобиля. Расшифровка значков всегда имеется в заводской инструкции по эксплуатации.
Общие сведения

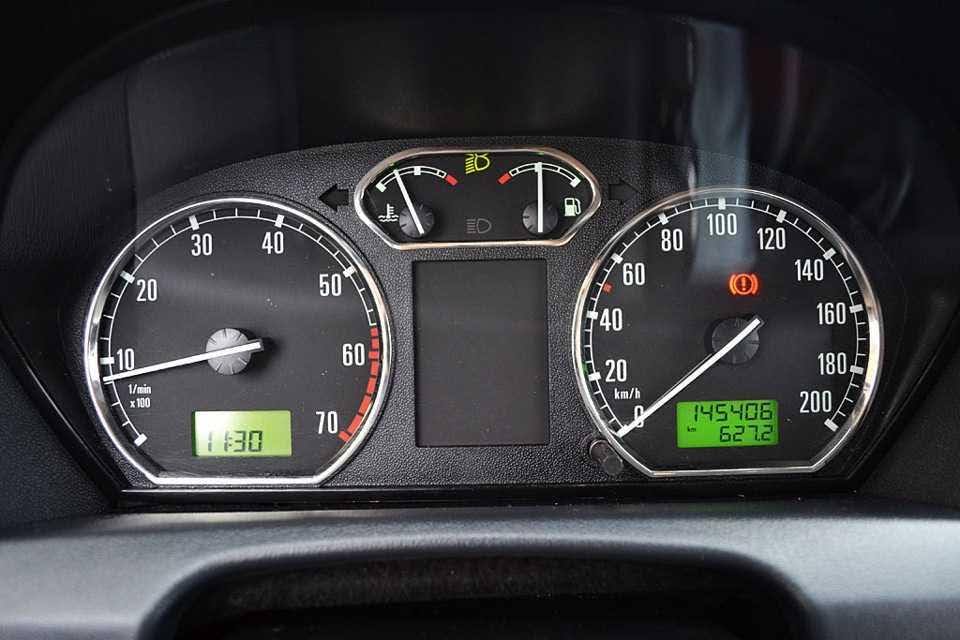

На автомобилях встречаются щитки приборов аналогового или цифрового типа. Вне зависимости от конструкции, в комбинации приборов предусматриваются контрольные и сигнальные лампы. При включении индикатора водитель видит значок, по которому можно распознать причину срабатывания лампы. Значки могут иметь красный, оранжевый или желтый, синий и зеленый цвета. Они располагаются на полях спидометра и тахометра, могут отображаться на дисплее по центру щитка приборов либо находиться по нижней или верхней кромке комбинации приборов.
Самые свежие новости в нашем Телеграме!
Подпишитесь, чтобы всегда быть в курсе событий
Подписаться
Назначение значка в зависимости от цвета
По цвету значка можно получить первичную информацию о причине включения лампы:
- Красный сигнал указывает на наличие неисправности либо включение системы, ограничивающей подвижность. Красный индикатор аварийного давления масла указывает на необходимость срочной остановки, а красный значок стояночного тормоза напоминает о необходимости отключения тормоза перед началом движения.
- Желтый или оранжевый цвет значка указывает на наличие проблем, не являющихся критическими. Исключением является индикатор Check Engine, указывающий на наличие ошибок. Продолжать эксплуатацию автомобиля с горящим Check Engine нецелесообразно, нужно провести диагностику и считать коды.

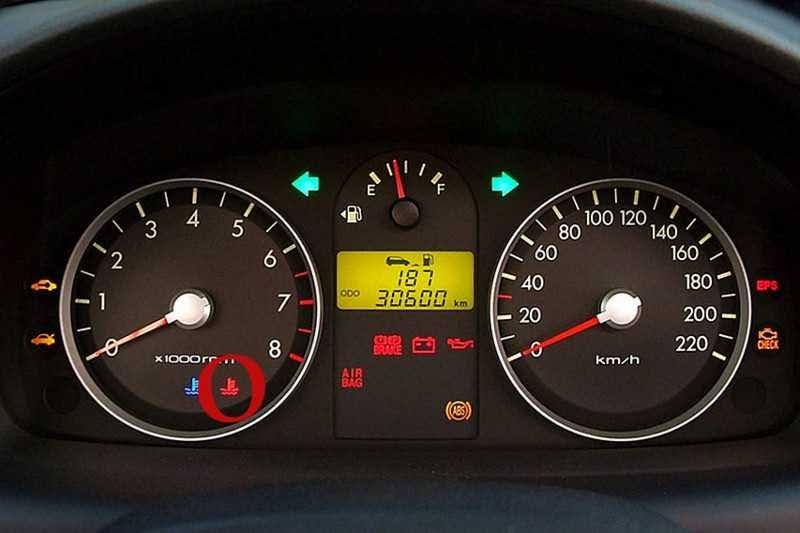

- Зеленый или синий цвет указывают на включение какой-либо системы. Например, зеленый цвет имеют стрелки индикации включения указателя поворотов. Синий значок появляется при включении фар в режиме дальнего света. На ряде машин нет указателя температуры антифриза, синяя пиктограмма в виде термометра будет гореть до момента прогрева двигателя.

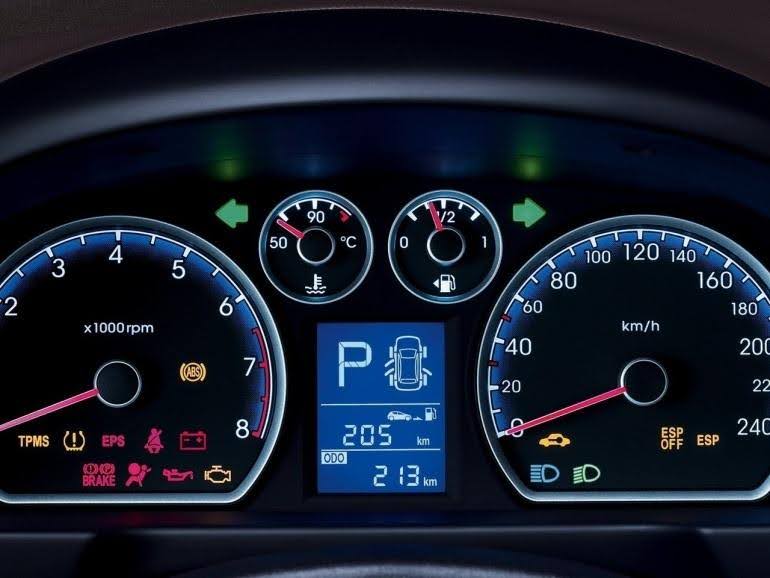

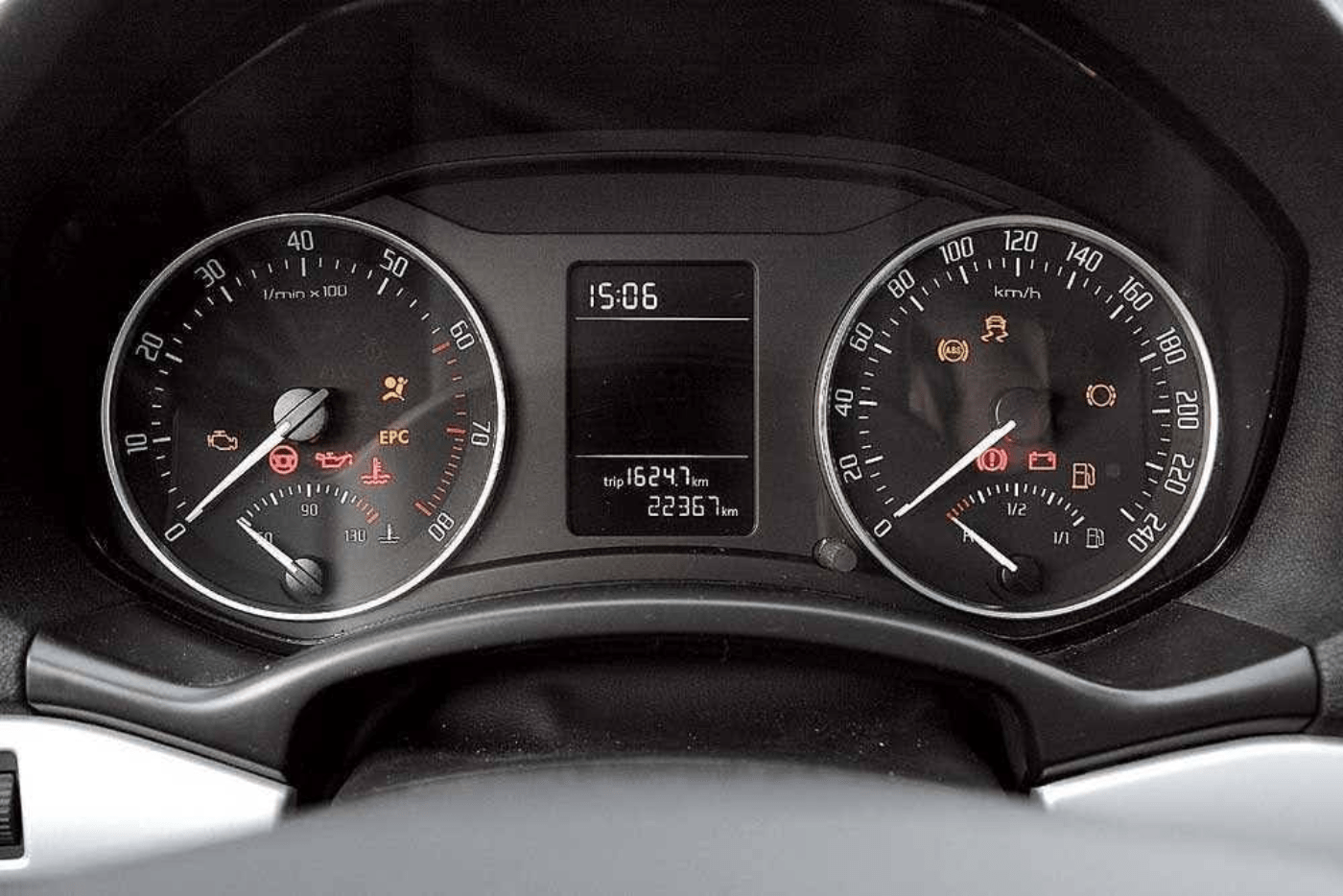

При включении зажигания в щитке приборов включается несколько значков. После опроса электронных систем часть ламп гаснет, остальные отключаются после пуска двигателя, застегивания ремня безопасности и отключения стояночного тормоза. На ходу в щитке должен гореть только индикатор зеленого цвета, указывающий на работу габаритного освещения.
На автомобилях с бортовым компьютером в комбинации приборов имеется дисплей, на который может выводиться дополнительная информация. В случае включения лампы Check Engine на экране может указываться причина появления ошибки – неисправность коробки передач.

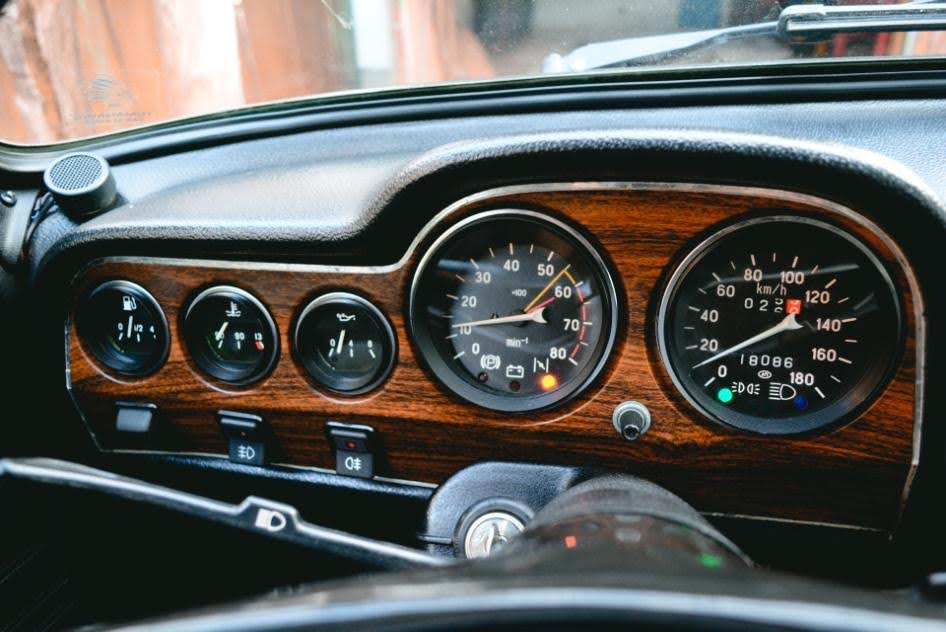

На машинах старого образца в комбинации приборов устанавливались лампы, рядом с которыми нарисованы пояснительные пиктограммы. Лампы закрывались цветными прозрачными крышками, при включении индикации водитель быстро ориентировался в ситуации.
Распространенные значки красного цвета
Включение следующих значков красного цвета указывает на необходимость остановки:
- треугольник с восклицательным знаком – сигнализирует о необходимости прекратить движение по причине наличия проблем, отображаемых другими значками;
- тормозной барабан с колодками и восклицательным знаком – срабатывает при неисправности рабочей тормозной системы;
- масленка с каплей – сигнализирует о падении давления масла;
- термометр – срабатывает при повышении температуры антифриза свыше допустимого порога;
- шестерня с восклицательным знаком – включается при неисправности АКПП;
- аккумуляторная батарея – срабатывает при отсутствии зарядки;
- надпись EPS и рулевое колесо с восклицательным знаком – срабатывает при обнаружении ошибок с электрическим усилителем рулевого управления;
- тормозной барабан с колодками и наклоненным ботинком – ставится на машинах с ассистентами движения и предписывает водителю перенять управление и быть готовым к нажатию на педаль тормоза.

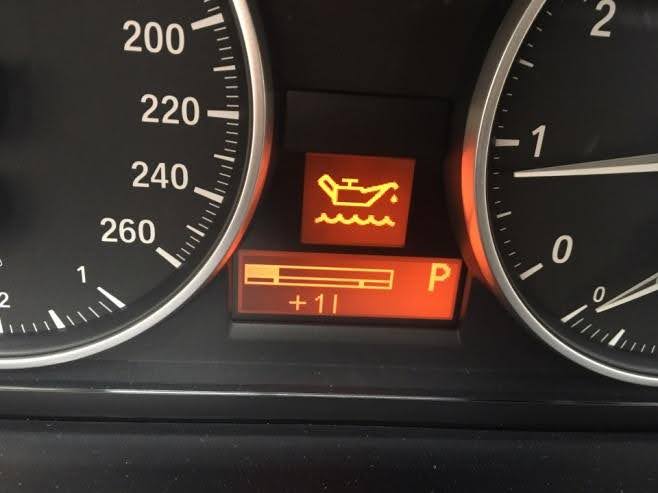

На ряде автомобилей используются одинаковые пиктограммы разного цвета. При наличии датчика и падении уровня масла может включаться значок в виде масленки оранжевого цвета. В этом случае можно продолжать движение до ближайшей зоны стоянки, а затем просто долить масло. При включении ряда красных значков можно продолжать движение – при срабатывании ламп открытых дверей или индикации непристегнутого ремня безопасности. Рекомендуется устранять причины таких дефектов сразу по окончании поездки, в большинстве случаев причиной является поврежденная или окисленная проводка.
Автомобили с дополнительными ассистентами вождения оснащаются контрольными лампами, предупреждающими водителя. Например, при обнаружении угрозы столкновения включается значок в виде силуэта машины с радарами по бокам и спереди. Срабатывание лампы в виде руля и находящихся на нем рук указывает на необходимость срочного перехвата управления с целью предотвращения аварийной ситуации.
Производители современных автомобилей вводят комбинацию значков. Например, включение красных ламп в виде тормозного барабана с колодками и восклицательным знаком, барабана с колодками и литерой Р и надписи Brake указывает на включение стояночного тормоза. На ряде машин такая комбинация может указывать на проблемы с тормозами – низкий уровень жидкости или срабатывание датчика критического износа колодок. По этой причине перед началом эксплуатации автомобиля нужно внимательно изучить раздел с описанием назначения контрольных ламп – единого стандарта для всех автомобилей по индикаторам нет.
Распространенные предупредительные значки
Наиболее популярным сигнальным значком является контрольная лампа Check Engine. Иногда значок включается совместно с другим индикатором, указывающим на неисправную систему. Лампа Check Engine может кратковременно работать в мигающем режиме. Проблема встречается при заправке не слишком качественного бензина в момент холодного старта.
Распространенные предупреждающие значки:
- заправочная колонка – срабатывает при аварийном остатке топлива в баке, машина может проехать «на лампе» не менее 50-70 км;
- фильтр с жидкостью и боковыми трубками – указывает на наличие воды или конденсата в фильтре для очистки дизельного топлива;
- стекло со струйкой, нарисованной прерывистой чертой – срабатывает при отсутствии или аварийном остатке жидкости в бачке омывателя ветрового стекла;
- надпись ABS или тормозной барабан с колодками и надписью ABS – указывает на наличие проблем с антиблокировочной системой тормозов;
- тормозной барабан с колодками и наклоненный ботинок – указывает на необходимость нажатия на педаль тормоза для переключения автоматической коробки (на машинах VAG значок имеет зеленый цвет);

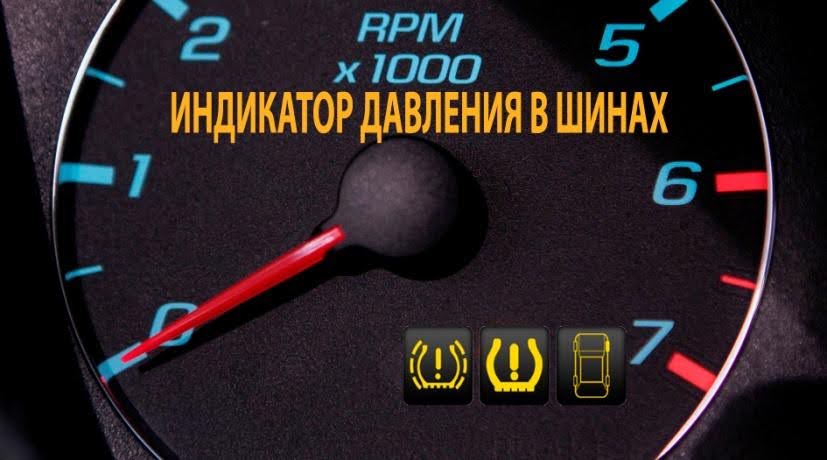

- профиль шины и восклицательный значок – указывает на падение давления в одной из шин, устанавливается на автомобилях с системой контроля давления через блок ABS/ESP;
- силуэт ключа – срабатывает при включении зажигания, а также в случае неисправности иммобилайзера (пуск двигателя в этом случае блокируется).

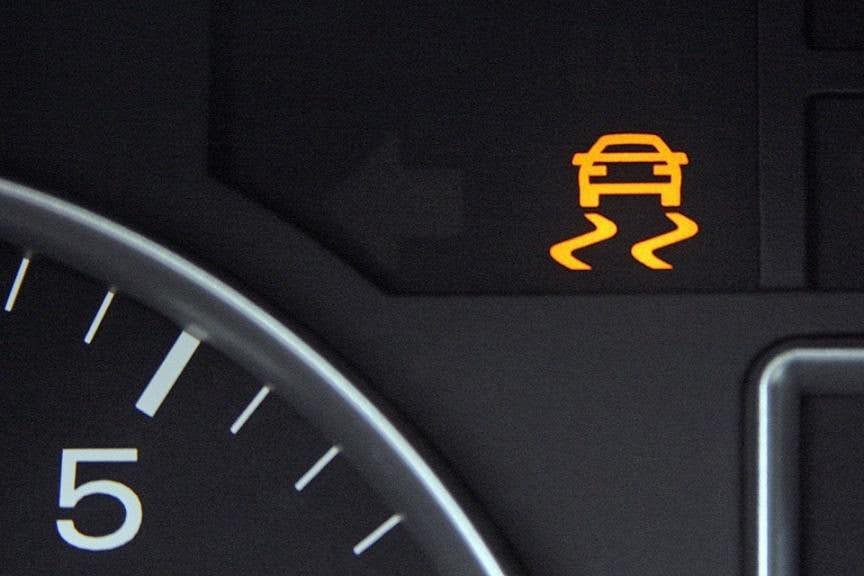

Если автомобиль оборудован системой ESP, то значок в виде силуэта скользящего автомобиля мигает при срабатывании системы. При принудительном отключении системы включается значок с надписью ESP Off. При наличии индикации работы системы BAS (усилителя тормозов при резком нажатии на педаль), в щитке может быть желтый значок с надписью BAS ASR или в виде катящегося по дороге колеса. На большинстве автомобилей система BAS срабатывает без информирования водителя.
На ряде автомобилей введен основной значок в виде треугольника с восклицательным знаком, который выводится на дисплей бортового компьютера и быстро привлекает внимание водителя. Включение индикатора указывает на наличие проблем, которые отображаются дополнительным желтым значком. Информация об отключении подушки безопасности пассажира отображается в виде значка в комбинации приборов либо на отдельной панели, расположенной около магнитолы или блока управления климатической установкой.
Остальные значки
При включении указателей поворота в щитке мигают индикаторы в виде стрелок, на части машин имеется дополнительная контрольная лампа указателей поворота на прицепе. Значок в виде спидометра указывает на работу системы круиз-контроля, при наличии надписи LIM водитель понимает, что активирован ограничитель скорости. При наличии штатного газобаллонного оборудования во время переключения на газ, в щитке включается значок в виде колонки с надписью CNG.
Также могут использоваться значки белого цвета, выводимые на дисплей. Например, при падении температуры ниже +4°С включается индикатор в виде снежинки. Буква А в разомкнутой окружности со стрелкой указывает на включение системы «старт-стоп». Индикатор в виде гаечного ключа включается при наступлении срока очередного технического обслуживания. На ряде машин белый индикатор может указывать на наличие серьезных проблем – неисправности генератора или системы регулировки жесткости амортизаторов.
Заключение
Количество информационных и предупредительных значков для автомобилей постоянно увеличивается. Производители вводят передовые системы, что приводит к появлению новых ламп. Перед началом эксплуатации автомобиля нужно внимательно изучить инструкцию, а также учесть, что часть индикаторов может отсутствовать в зависимости от комплектации машины.
