Как устранить ошибку P0401 – недостаточный поток рециркуляции EGR

Советы Валерий Жмышенко 12.08.26

Система рециркуляции отработавших газов или EGR предназначена для снижения концентрации оксидов азота в потоке выхлопа, уходящем в атмосферу. Встроенный клапан регулирует работу системы, которая задействуется только при определенных режимах работы двигателя. В случае недостаточной подачи отработавших газов на впуск регистрируется ошибка P0401 с включением индикатора Check Engine.

Самые свежие новости в нашем Телеграме!

Подпишитесь, чтобы всегда быть в курсе событий

Принцип работы

При сгорании рабочей смеси в двигателях внутреннего сгорания образуются газы, содержащие ряд вредных компонентов. Установка каталитического конвертера позволяет снизить концентрацию углеводородов и угарного газа. Любой нейтрализатор мало эффективен для дожигания оксидов азота, оказывающих крайне негативное влияние на окружающую среду. Система рециркуляции (EGR – сокращение от английского термина Exhaust Gas Recirculation) направляет часть обработавших газов обратно в цилиндры.

Работа системы регулируется клапаном с электронным управлением, рециркуляция требуется при небольшой нагрузке и при определенной температуре двигателя. В этих режимах подача газов способствует снижению концентрации кислорода и температуры, что уменьшает выделение оксидов азота. Система рециркуляции эффективно работает на дизельных двигателях и бензиновых моторах без системы наддува, позволяя сократить выбросы оксидов азота на 50%. Система рециркуляции в бензиновых двигателях снижает риск детонационного сгорания, а также способствует некоторому уменьшению образования сажи в дизелях.

Отказ от установки EGR на бензиновых двигателях с турбиной связан со спецификой работы. На атмосферных моторах с искровым зажиганием рециркуляция работает в узком диапазоне средних оборотов, замещая не более 10% подаваемого в цилиндры воздуха. Для турбодвигателей EGR будет работать еще в более узком интервале частот вращения, что заставляет разработчиков искать иные пути снижения содержания оксидов азота. В частности, используется интеркулер для охлаждения сжатого воздуха и внутренняя рециркуляция газов за счет изменения фаз газораспределения (стадия перекрытия впускных и выпускных клапанов позволяет всасывать часть выхлопа).

В EGR встречаются клапаны с разными способами управления:

пневматический, использующий для работы пониженное давление во впускном коллекторе и не применяющийся на мало-мальски современных двигателях;
пневмоэлектрический, дополненный электромагнитом для управления подачей газов;
электрический, не требующий подключения к впускному коллектору и являющийся наиболее распространенным на современных двигателях.

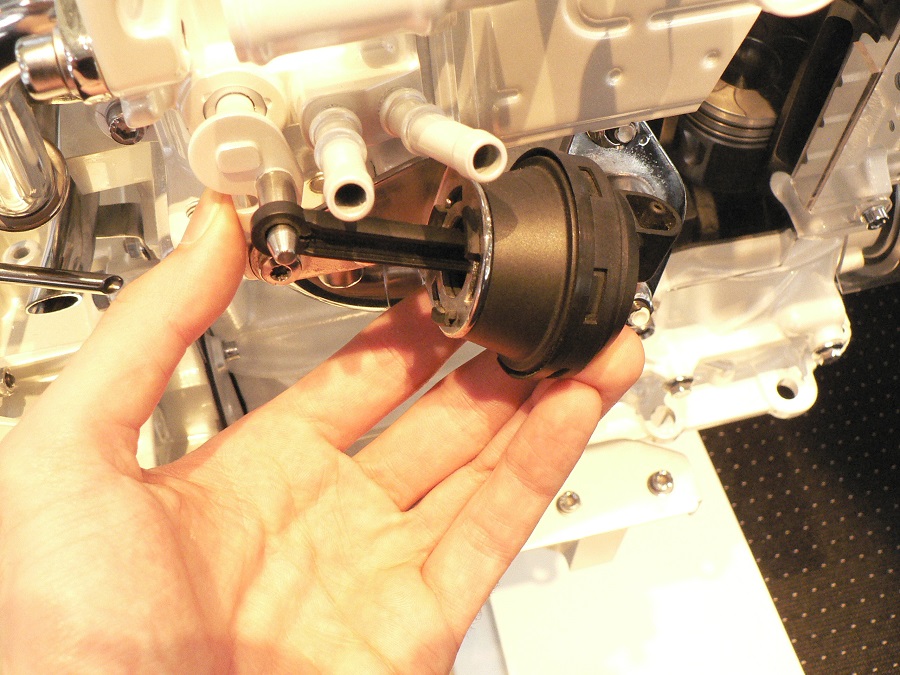

Пневматическая система начинает работать именно при средних частотах вращения – с появлением разряжения во впуске. На холостом ходу и высоких оборотах разрежение низкое и не способно сместить мембрану клапана. Пневмоэлектрические системы учитывают сигнал от датчика, причем существует несколько подвидов EGR в зависимости от назначения датчика. Клапан электрического типа оснащен электромагнитом или шаговым электродвигателем для плавного изменения подачи газов во впуск.

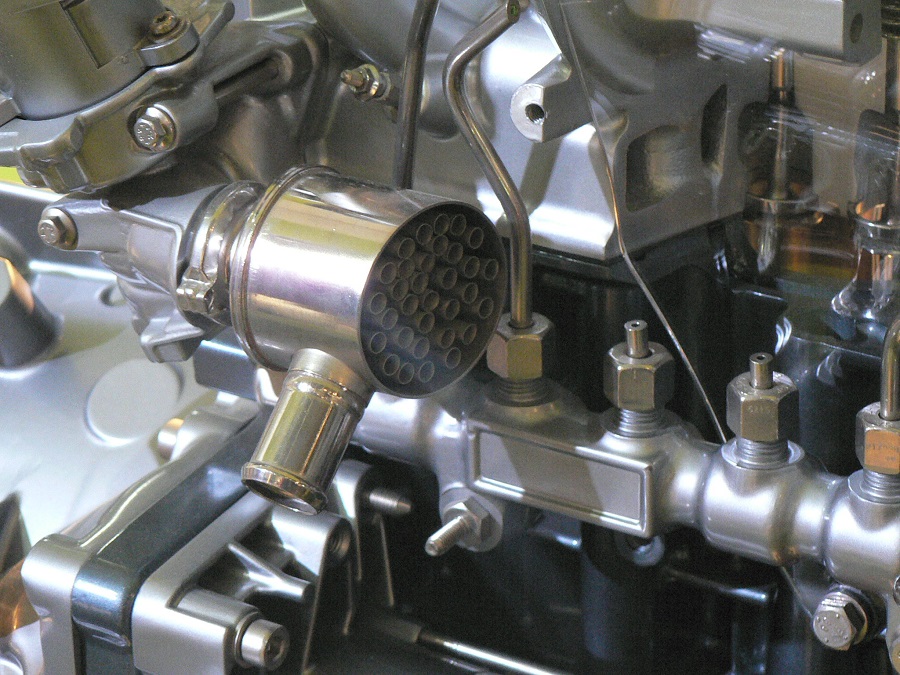

Алгоритм работы системы EGR зависит от способа воспламенения рабочей смеси. В бензиновых ДВС клапан открыт в режиме низких или средних нагрузок, в дизельных двигателях рециркуляция задействована в режиме холостого хода и на этапе прогрева. Поскольку поток газов имеет высокую температуру, то в составе системы EGR предусматривается теплообменник для их охлаждения. Основной причиной снижения производительности системы является сажа, которая всегда присутствует в отработавших газах.

Обильное образование сажи типично для дизельных двигателей, причиной является повышенное содержание серы в топливе. Сажа оседает на стенках системы дополнительно «обрастает» маслом, нередко практически полностью перекрывая сечение каналов и блокируя работу клапана EGR. Работающая рециркуляция приводит к снижению концентрации кислорода и небольшому ухудшению характеристик двигателей – нередко при глушении EGR водители отмечают улучшение тяги двигателя при небольших частотах вращения коленчатого вала.

Описание ошибки

Электронная система управления определяет производительность системы EGR и регистрирует ошибку P0401 в случае недостаточно интенсивного по сравнению с расчетной моделью потока. Для информирования водителя о проблеме используется оранжевый индикатор Check Engine в виде силуэта двигателя, расположенный в щитке приборов. Одновременно могут включаться другие лампы – в частности, сигнализатор неисправности системы ESP.

Перезапуск двигателя или отключение аккумулятора от бортовой сети ситуацию не исправляют – память блоков управления на большинстве автомобилей является энергонезависимой. Даже если ошибка стирается при снятии питания, то при повторном пуске мотора код будет зарегистрирован заново. Устранить причины появления P0401 обесточиванием автомобиля невозможно – требуется чистка системы от отложений.

Чистка системы

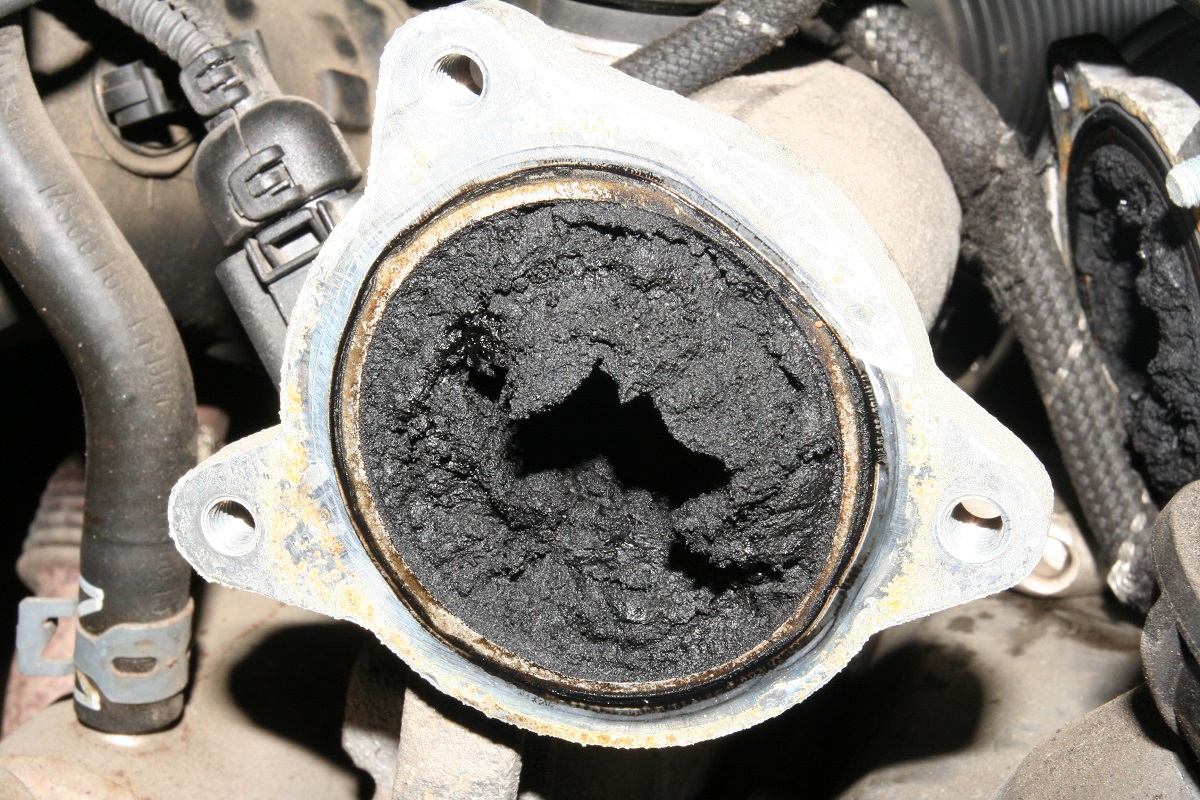

Основной причиной ошибки P0401 является загрязнение патрубков системы рециркуляции сажей. Как правило, максимум отложений образуется уже после клапана системы EGR. Дальнейший алгоритм очистки зависит от модели и марки автомобиля. На машинах Toyota система EGR оснащена небольшой металлической проставкой с каналами для направления выхлопных газов во впуск. СО временем каналы забиваются сажей и частичками масла, концентрация которых зависит от состояния поршневой группы или маслосъемных колпачков. Попадание масла в камеру сгорания приводит не только к дымному выхлопу, перегреву и износу каталитического конвертера, но и к активному загрязнению системы EGR.

Для удаления сажи используют очиститель карбюратора в аэрозольных баллонах с удлинительной трубкой, позволяющей вымыть загрязнения из глубины каналов в проставке. Также желательно промыть и сам клапана EGR, в котором скапливается сажа. Клапан крепится на двигателе через прокладку, которую рекомендуется заменить. Причина проста – прокладка отделяет каналы для прохода антифриза и выхлопных газов, при плохой герметизации стыка не исключено проникновение охлаждающей жидкости в цилиндры. При сгорании антифриза образуется белый выхлоп, который сразу привлечет внимание водителя.

Ситуация с образованием нагара на дизельных двигателях с турбиной сложнее – во впускном коллекторе образуется толстый слой маслянистого кокса. Причем интенсивность загрязнения впуска увеличивается по мере износа двигателя, что вполне естественно сопровождается ростом расхода масла. Технология ремонта прежняя – требуется промывка клапана и всей системы от нагара, причем процедуры может хватить ненадолго. Также проблемы с EGR являются следствием использования низкокачественного дизельного топлива – без перехода на нормальное топливо решить проблемы с рециркуляцией на длительное время невозможно.

Работа системы EGR нередко приводит к сильному загрязнению дроссельной заслонки сажей и частицами масла. Соответственно, при обслуживании необходимо тщательно очистить дроссельный блок, гряз в котором приводит к неправильному положению заслонки и нестабильной работе двигателя. Именно постоянное загрязнение заслонки и плавающие обороты вынуждают многих владельцев автомобилей с пробегом принудительно отключать EGR в ущерб экологии.

Клапан

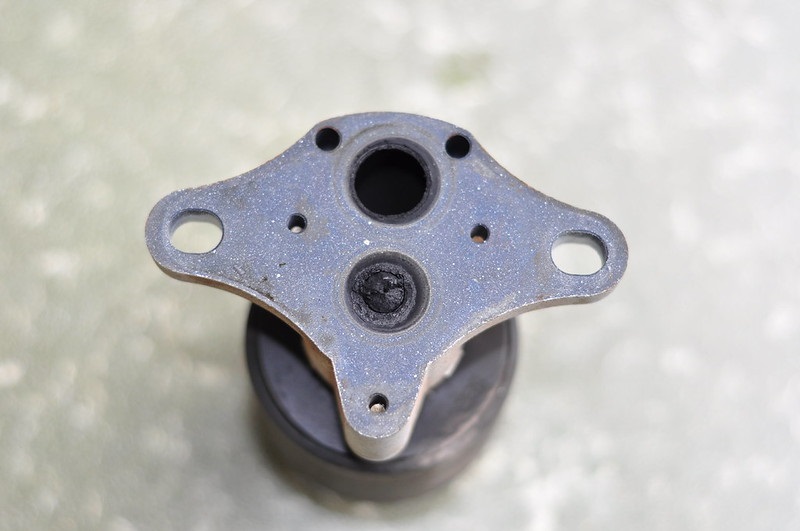

Ошибка P0401 может быть следствием заедания клапана EGR, которое воспринимается электроникой как отсутствие питания или замыкание цепи. Если владелец автомобиля планирует сохранить систему, а осмотр шлангов не показывает особого загрязнения, то необходимо проверить работу клапана. В случае заедания узел промывают от отложений сажи и частиц масла, которые как раз и блокируют подвижность. Для очистки используют жидкость для промывки карбюраторов, которая эффективно растворяет маслянистые отложения даже в узких щелях.

На большинстве двигателей клапан располагается практически в зоне прямого доступа. К примеру, на 2,8-литровом дизеле автомобиля Chevrolet TrailBlazer 2014 г. выпуска для снятия клапана нужно демонтировать пластиковую декоративную крышку в моторном отсеке, а затем отвернуть три винта, крепящих клапана EGR. Также потребуется отсоединить вакуумную трубку от клапана, который легко вынимается из монтажного отверстия.

Также при чистке клапана рекомендуется всегда промывать датчики MAF и MAP, которые используются для работы системы рециркуляции отработавших газов.

Очистка самого клапана редко создает трудности, в сервисе нередко используют вместо химии ультразвуковые ванны. Параллельно с клапаном надо очищать и впускной коллектор, в котором могут присутствовать дополнительные заслонки (необходимы на дизелях с турбиной для обеспечения рециркуляции – давление воздуха во впуске превышает давление потока выхлопных газов и блокирует работу обычной системы рециркуляции).

Датчик расхода воздуха

Система EGR напрямую связана с датчиком массового расхода воздуха, который и отвечает за определение эффективности работы рециркуляции и фиксирует ошибку P0401. Если чистка шлангов, клапана и прочих компонентов системы оказывается неэффективной (либо заведомо известно о минимальном количестве отложений), то целесообразно проверить ДМРВ. Как правило, мойка чувствительного элемента датчика оказывается малоэффективной, гораздо надежнее заменить датчик (при условии, что диагностика показывает его неисправность).

Отключение системы

Нередко владельцы автомобилей с пробегом предпочитают отключить EGR (особенно на машинах с дизельными двигателями, выделяющими большое количество сажи в выхлопе). Помимо физического отсоединения или полного снятия клапана необходимо отшить EGR в настройках блока управления. В противном случае двигатель будет уходить в аварийный режим работы с ограничением характеристик, на ряде автомобилей только физическое отключение EGR переводит автоматическую коробку в режим ограниченной работоспособности. Работы по деактивации системы рециркуляции рекомендуется проводить в профильном сервисе, своими руками перепрограммировать блок управления достаточно сложно.

При демонтаже клапана требуется установить на его место заглушку, а также соединить трубкой шланги для подвода и отвода антифриза. При аккуратном отключении трубку устанавливают на шпильки крепления заглушки – полученная конструкция гармонично смотрится на двигателе и имеет вполне заводской облик. Шланги фиксируют на трубке пружинными или винтовыми хомутами, предотвращающими течь антифриза. Большинство владельцев автомобилей отмечает улучшение характеристики двигателей с отключенной системой рециркуляции, что связано с сильным загрязнением EGR и возможной некорректной работой клапана.

Общее описание процесса отключения EGR на примере 3,2-литрового дизеля Mitsubishi 4M41:

Снять декоративную пластиковую крышку двигателя и найти клапан системы EGR.
Отвернуть винты крепления клапана вместе с трубой подачи выхлопных газов от охладителя.
Отвернуть болты крепления трубки от охладителя к выпускному коллектору, при долгой эксплуатации металл болтов поражается коррозией, что приводит к обрыву при повышенном усилии в ходе отворачивания. Как показывает практика, вместо болтов лучше использовать подходящие по размеру и резьбе шпильки, на которые при монтаже следует нанести термостойкую медную смазку. Еще лучше использовать специальные омедненные шпильки для выпускных систем, стойкие к воздействию высоких температур.
Установить на место заглушки вместе с прокладками, а затем программно отшить EGR.

Заключение

Система рециркуляции отработавших газов требует периодического обслуживания для удаления нагара, который как раз и является частой причиной ошибки P0401. Полностью избавиться от риска появления ошибки можно одним способом – принудительным отключением EGR с внесением корректировок в прошивку блока управления.
