Датчик детонации является одним из важных компонентов системы управления двигателем. Его назначение — определять начало детонационного сгорания смеси с передачей сигнала в блок управления для корректировки режима работы силового агрегата. Отказ или отключение датчика не всегда приводит к фиксации ошибки и включению контрольной лампы Check Engine — все зависит от особенностей системы ЭСУД.

Самые свежие новости в нашем Телеграме!

Подпишитесь, чтобы всегда быть в курсе событий

Конструкция и принцип действия

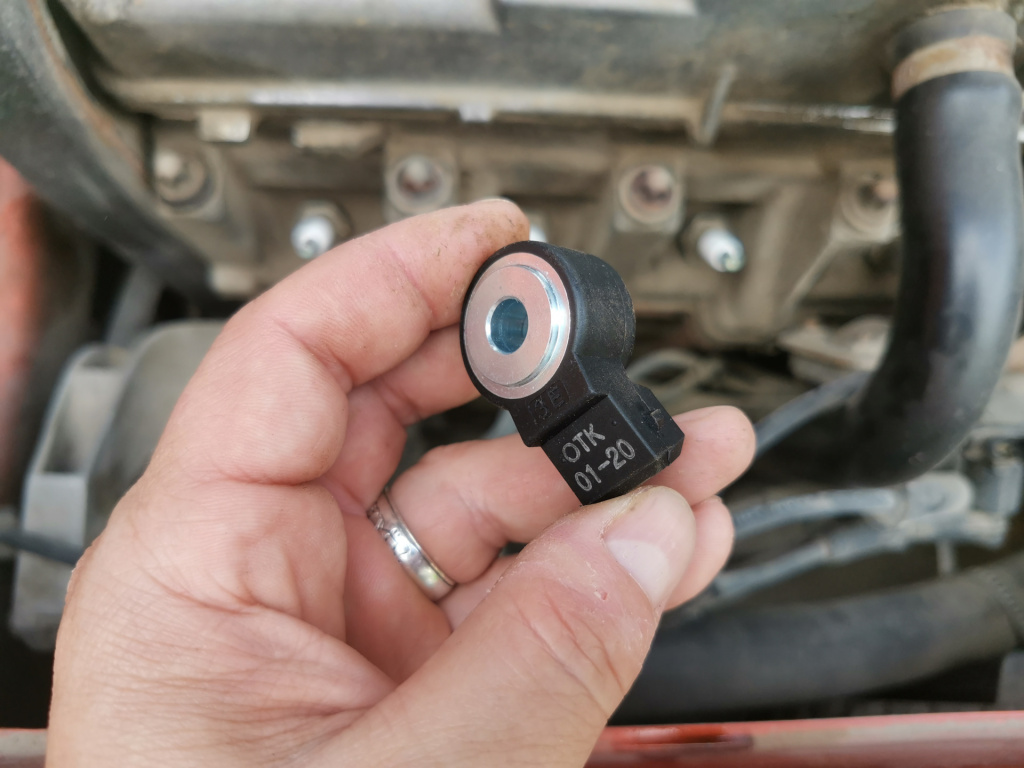

Датчик детонации является одним из элементов обратной связи, позволяющих корректировать алгоритм работы двигателя с системой впрыска. Представляет собой пьезоэлектрический элемент, установленный на блоке. В случае детонационного сгорания датчик фиксирует ударную волну и передает сигнал в блок управления для корректировки угла опережения зажиганием. Датчик является одноразовым – при неисправности мойка или чистка не имеет смысла, необходимо ставить новую деталь.

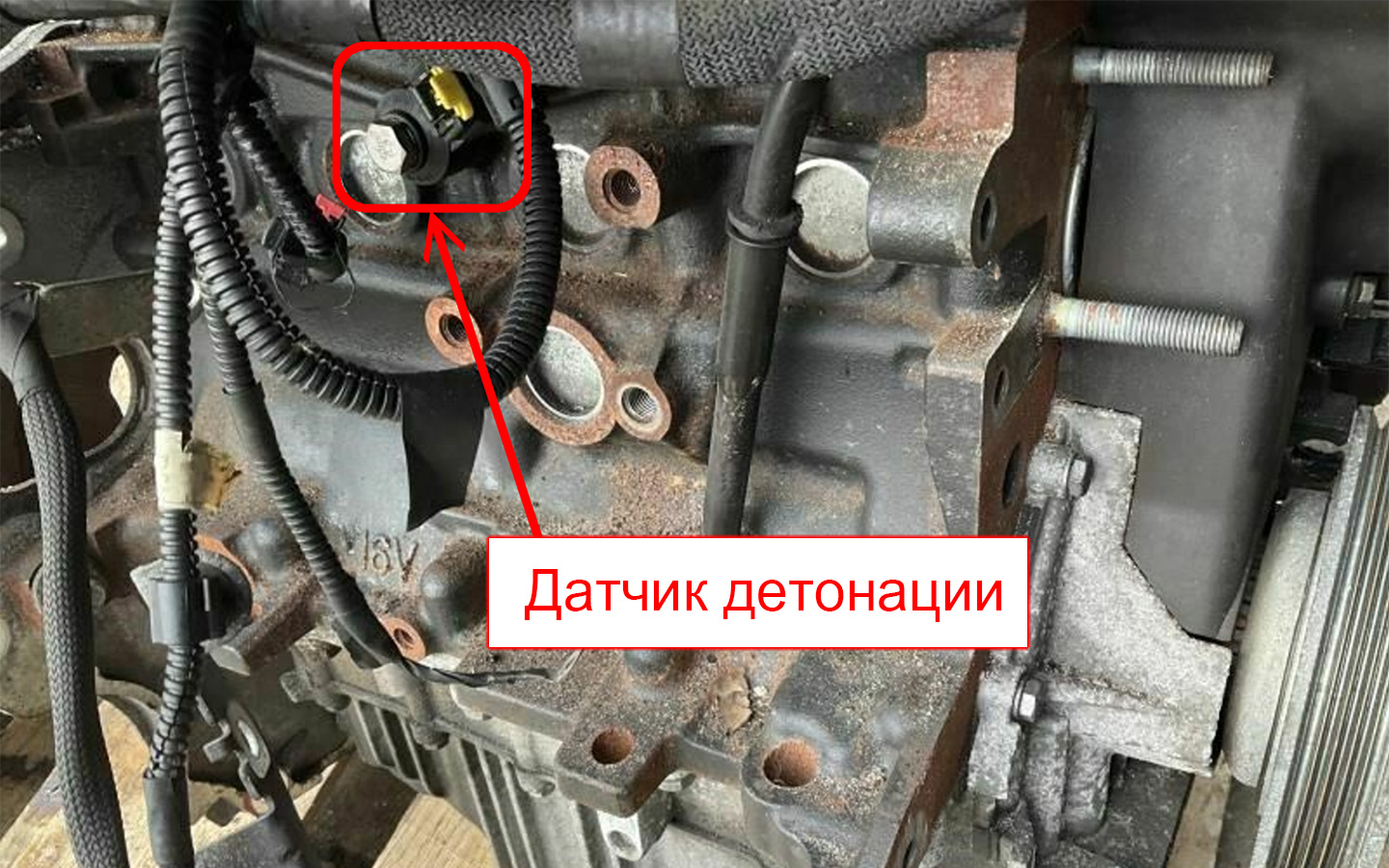

Место установки – на блоке цилиндров, причем на V-образных двигателях нередко используется два датчика. Точку крепления определяют на стадии проектирования двигателя – устанавливают в зоне наибольших вибрационных нагрузок при детонационном сгорании. Для крепления датчика на блоке имеется плоскость, плотная фиксация обеспечивается болтом с требуемым моментом затяжки. Наличие забоин, следов масла или коррозии на монтажной плоскости нарушает нормальную работу датчика детонации.

Участие датчика детонации в управлении зависит от модели двигателя. В современных агрегатах могут устанавливаться форсунки для впрыска в коллектор и в цилиндры. Данные от датчика детонации позволяют реализовать адаптивное селективное регулирование подачи топлива. При этом учитывается масса другой информации, что обеспечивает снижение расхода топлива и выбросов вредных компонентов при одновременной защите двигателя от детонации. Наличие индивидуальных катушек позволяет корректировать момент зажигания для каждого цилиндра.

Датчики можно разделить на две группы по конструктивным особенностям:

Однополосные или резонансные, рассчитанные на узкий диапазон частоты вибрации, возникающей при детонации. Интервал определяется лабораторным путем либо путем расчета. Датчик передает сигнал только в случае появления детонации. Использовался в 90-х гг. прошлого века и был вытеснен более совершенными широкополосными датчиками.
Широкополосные, непрерывно фиксирующие вибрационный шум и передающие сигнал в блок управления, который осуществляет фильтрацию. Если в потоке шума обнаруживается детонация, то блок управления начинает корректировать работу двигателя.

Датчик детонации иногда может давать некорректные показания из-за неисправности агрегатов автомобиля. В качестве примера можно привести вибрирующие приводы передних колес, тряска от которых воспринимается датчиком как детонация. Из-за корректировки зажигания увеличивается расход топлива. Владельцы начинают менять датчики, что не дает никакого эффекта. Ситуация исключена при наличии на автомобиле датчика неровной дороги, который при фиксации вибрации отключает корректировку угла опережения зажигания датчиком детонации.

Поломка

В случае использования качественного бензина детонационное сгорание носит кратковременный характер и наблюдается в определенных режимах работы. Включение контрольной лампы Check Engine совершенно не обязательно. Более того, отмечены случаи, когда люди покупали машину с пробегом, а спустя достаточно долгое время обнаруживали отсутствие датчика детонации, снятого прежним владельцем. При этом за время эксплуатации не возникало никаких проблем при пуске или работе двигателя в любых режимах.

Важно понимать, что датчик детонации принимает участие в регулировке работы двигателя только в случае неправильного сгорания смеси. Таким образом, отказ датчика не может стать причиной дымного выхлопа или повышенного расхода топлива. При заправке некачественного бензина водитель обратит внимание на жесткую работу двигателя и снижение мощности. Если двигатель будет работать в таких условиях длительное время, то детонация разрушит поршни (чаще всего проламывает сравнительно тонкие перемычки между кольцами).

При включении индикатора Check Engine нередко наблюдается падение тяги двигателя. Причина проста – блок управления, не получая сигнал от датчика или получая явно некорректную информацию, переходит в аварийный режим работы. Используется алгоритм, минимизирующий риск появления длительной детонации. Соответственно, может немного увеличится расход топлива, поскольку двигателю сложнее разогнать автомобиль. Нередко владельцы отмечают плавающие обороты холостого хода или медленный разгон при резком нажатии на газ – работа двигателя без обратной связи по датчику детонации полна неожиданностей.

Проверка

Существует два достоверных способа проверки датчика детонации:

считывание и поиск ошибок, связанных с датчиком детонации (от P0325 до P0328 и код P0330);
замер генерируемых импульсов со снятием датчика с двигателя.

Также нередко состояние датчика оценивают по наличию трещин на корпусе, что не всегда говорит о неисправности чувствительного элемента. При замерах импульсов по снятому датчику постукивают деревянной палочкой, на выходе при ударе должен генерироваться сигнал 30-200 мВ. Также датчик проверяют осциллографом – сигнал от датчика даже при нормальном напряжении может быть искаженным. Иногда встречается методика проверки датчика по сопротивлению, при это важно знать его номинальное значение. Сопротивление исправного датчика зависит от марки и модели двигателя – варьируется от 560 кОм до нескольких мОм.

Замена

Никакого способа отремонтировать датчик детонации нет. Если есть ошибки по отсутствию, слишком высокому или слишком низкому сигналу, то нужно приобретать новый датчик. Покупать лучше оригинальную деталь или аналог от официального поставщика на конвейер. Дешевые аналоги не всегда отличаются длительным сроком службы, а процедура замены не всегда простая.

В конструкции однополосных датчиков устанавливается сопротивление для понижения напряжения на выходе. В случае выхода из строя резистора пьезоэлемент остается рабочим, а блок управления определяет обрыв или короткое замыкание датчика. В этой ситуации можно отремонтировать датчик путем установки сопротивления требуемого номинала. Имеет ли смысл такая процедура – решать только владельцу автомобиля.

На части автомобильных двигателей датчик стоит на блоке под впускным коллектором. Достать до датчика ключом невозможно либо пространство для работы ключом недостаточное. В данной ситуации придется снимать коллектор. Иногда владельцы автомобилей или работники сервисов с целью упрощения задачи используют специальные самодельные ключи, позволяющие достать до датчика без снятия коллектора.

На некоторых автомобилях (например, на российских Lada с 8-клапанным двигателем) датчик расположен практически открыто. Перед отворачиванием болта крепления желательно вынуть щуп уровня масла и закрыть отверстие подходящей заглушкой или тряпкой для защиты от грязи. Затем достаточно отвернуть болт и отсоединить разъем жгута проводов от старого датчика. На всю работу уходит не более 10 минут времени.

На ряде V-образных двигателей (Lexus RX I поколения с 3-литровым мотором) датчики детонации установлены в развале блока. В развале имеется патрубок для циркуляции охлаждающей жидкости, который деформируется и начинает течь. В результате длительного воздействия антифриза датчики выходят из строя вместе с жгутом проводки. Также нельзя исключать проблему только со жгутом проводки из-за коррозии или повреждения изоляции – нужно сначала определиться с перечнем вышедших из строя деталей, а затем приобретать запчасти.

Заключение

Неисправность датчика детонации фиксируется в виде ошибки с включением лампы Check Engine не на каждой модели автомобиля. Способов ремонта датчика, имеющего пьезоэлектрический принцип действия, не существует. Если проверка показывает неисправность датчика, то его нужно менять на оригинальную деталь или аналог, выпущенный официальным поставщиком датчика на конвейер.
