Стук в рулевой рейке: диагностика и ремонт своими руками
На протяжении последних десятилетий на автомобилях преобладает рулевое управление реечного типа, оснащенное электрическим или гидравлическим усилителем. Основная доля проблем с рейкой является следствием больших пробегов и естественного износа, часть поломок владелец автомобиля может найти и устранить своими силами. Полное восстановление рейки в кустарных условиях невозможно – придется обращаться в специализированный сервис.

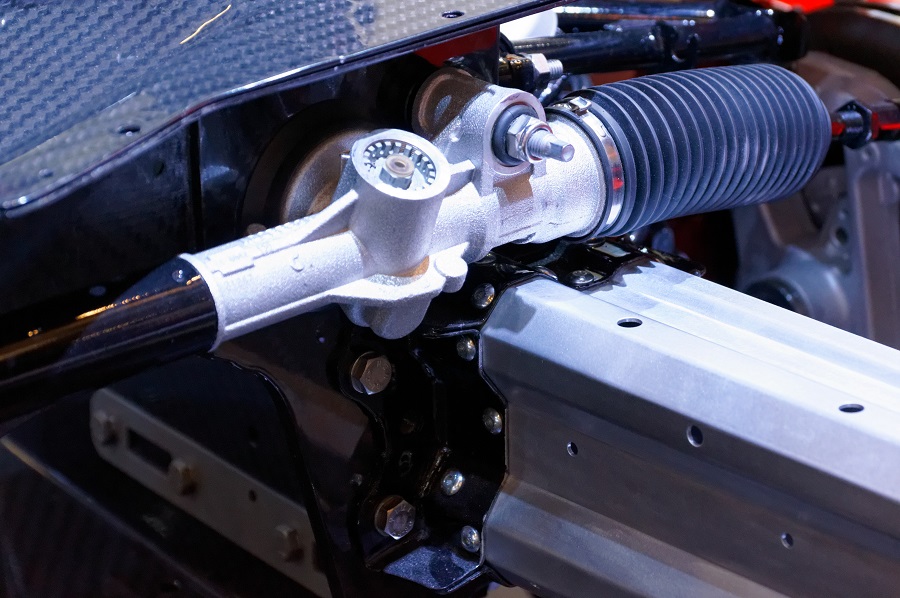

Рулевая рейка позволяет преобразовать вращательное движение рулевого колеса в поступательное перемещение горизонтальной рейки, связанной с поворотными кулаками передних колес. На современных автомобилях рейка установлена на переднем подрамнике, на старых моделях – крепится к кузову. Рулевая рейка не требует регулярного обслуживания, а лишь нуждается в периодической проверке наконечников.
Таким образом, конструктивно рулевая рейка представляет собой зубчатую пару, расположенную в отдельном корпусе. Связанная с рулем шестерня смещает горизонтальную рейку, за счет подбора количества зубьев достигается снижение усилия на руле. В конструкции рейки предусмотрен ограничитель хода горизонтального «рашпиля» (зубчатой пластины), количество оборотов руля от одного крайнего положения до другого зависит от модели автомобиля.
Разновидности реек
На автомобилях встречается несколько типов рулевых реек:
- Механическая без усилителя, практически не используемая на современных автомобилях. Вращение руля на месте требует усилий со стороны водителя, на ходу нагрузка заметно снижается. Такие механизмы можно встретить на многих моделях ВАЗ с передними ведущими колесами и ряде бюджетных иномарок в почтенном возрасте. Особенностью механической рейки является передача на руль толчков от колес при переезде неровностей на дороге.
- Рейка с интегрированным гидравлическим усилителем, жидкость подается насосом с приводом от двигателя. Также встречаются рейки с электрогидравлическим усилителем – насос имеет привод от отдельного электромотора. Внутри рейки установлен гидроцилиндр и распределитель, реагирующий на вращение рулевого вала.
- Рейка с электрическим усилителем, который может устанавливаться как на самой рейке (достаточно редкая компоновка), так и в рулевой колонке. Использование электрического усилителя позволяет несколько снизить расход топлива и реализовать разные алгоритмы работы усилителя (стандартный, спортивный и т.д.).
Преимущества и недостатки
Основные преимущества реечного механизма:
- быстрота реакции на вращение руля и повышенная точность управления за счет малого числа передаточных элементов;
- компактные габариты и небольшой вес;
- улучшенная обратная связь от колес, что положительно сказывается на управляемости и безопасности движения;
- простота конструкции и меньшая себестоимость производства.
Недостатки реечного управления:
- высокие нагрузки в зоне контакта шестерни и рейки, способствующие износу деталей;
- риск течи масла в рейках, оснащенных гидравлическим усилителем;
- высокая себестоимость производства;
- сложность ремонта электрического усилителя.
Стук реечного рулевого управления практически всегда связан с износом зубчатой пары, хотя нельзя исключать и другие поломки. На ряде автомобилей стук возникает из-за неудачной конструкции карданного сочленения рулевого вала, устранить такой дефект практически невозможно. С другой стороны, стук карданного шарнира не является проблемой и не влияет на точность управления и безопасность эксплуатации автомобиля.
При появлении стука при вращении руля необходимо последовательно проверить всю систему рулевого управления, поскольку источников звука может быть масса. Как правило, проверку начинают от рулевого колеса с колонкой и заканчивают наконечниками и тягами. Важно понять, что тщательная проверка позволит избежать лишних затрат – пока не будет доказательств поломки рулевой рейки, покупать ремкомплекты или контрактный узел нет смысла.
Крепление руля
Любое рулевое колесо оснащено ступицей и металлическим каркасом, покрытым пластиком с дополнительной декоративной отделкой. Ступичная надевается на вал, отверстие и поверхность вала имеют мелкие шлицы. Руль крепится гайкой или винтом (в зависимости от конструкции автомобиля), затянутой с высоким моментом с дополнительным резьбовым клеем.
Отвернуться винт или гайка при эксплуатации не могут, причиной люфта руля является слабая затяжка гайки при ремонте. Нередко крепление затянуто нормально, стук издает изношенная ступица руля. Для проверки плотности посадки достаточно покачать руль в разных направлениях, при наличии стука придется пробовать подтянуть крепление (чаще – нужно ставить новый руль).
Колонка
Конструкция рулевой колонки зависит от модели и марки автомобиля. Колонка предназначена для установки вала и электрического усилителя (на рейке усилитель ставится достаточно редко), а также позволяет реализовать систему регулировки положения руля в одном или двух положениях. Вал установлен на подшипниках, которые по мере износа начинают болтаться – появляется радиальный люфт вала и руля. Не исключен стук и из-за недостаточно прочной фиксации колонки к каркасу панели приборов или кузову автомобиля. Ремонт заключается в протяжке креплений или замене подшипников, если таковая возможность предусмотрена производителем машины.
Рулевой вал имеет шлицевое соединение и карданные шарниры – подвижные элементы введены для безопасности и для регулировки колонки. Подвижные шлицы со временем истираются и начинают постукивать при вращении руля. Неподвижные соединения зафиксированы болтом, затяжка которого может оказаться недостаточной (обычно такая проблема появляется после ремонта в кустарных условиях). Проверить биение частей вала можно руками – взявшись за секции вала и совершив вращательное движение в противоположных направлениях.
В нижней части рулевой колонки устанавливается втулка для центровки вала, которая немного выдвинута из корпуса. При длительной эксплуатации автомобиля втулку немного разбивает, вал начинает болтаться в отверстии и постукивать. В этом случае необходимо менять втулку, другие способы ремонта (вроде подмотки на вал изоленты) не позволят нормально отцентрировать вал относительно колонки.
На некоторых автомобилях (в частности, производства Hyundai/KIA) причиной стука в рулевом управлении является изношенный демпфер электрического усилителя. Для доступа к усилителю придется частично разбирать панель приборов и отворачивать крепление колонки к каркасу панели приборов. Затем необходимо демонтировать электродвигатель усилителя, под которым и установлен демпфер.
Рейка
Если проверка рулевого колеса и колонки не позволила установить причину стука, то придется проверять рейку. Источников постороннего звука в рейке не так много, при проверке могут обнаружиться и другие критические проблемы, не вызывающие стук. В рейках всегда имеется входной вал, связанный с рулевым валом и установленный на подшипниках. При наличии гидроусилителя вал оснащен распределителем жидкости для подачи масла в гидроцилиндр.

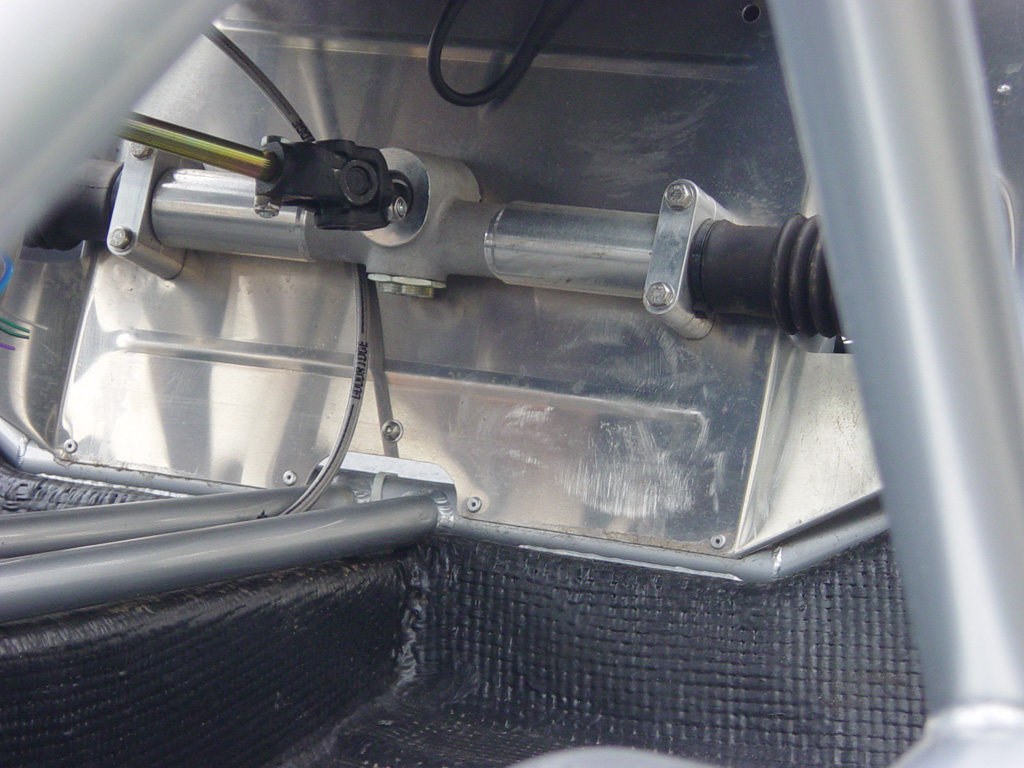

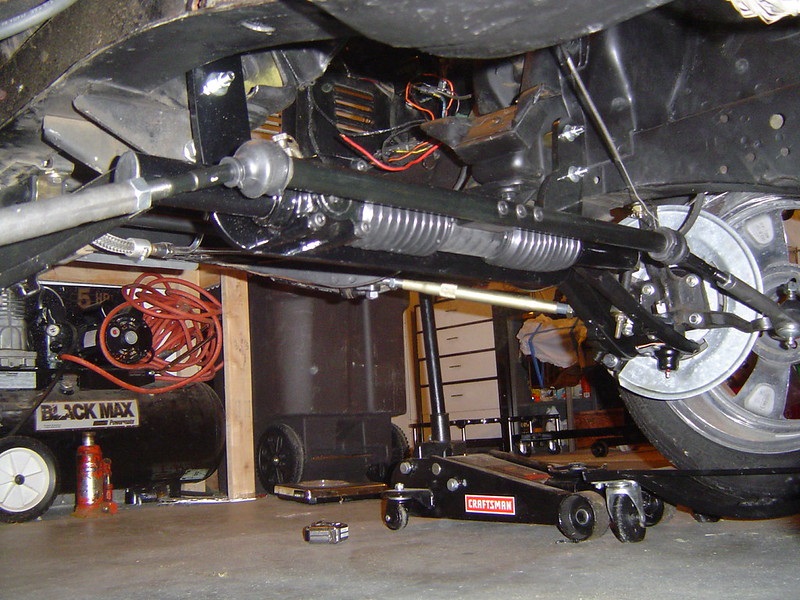

Рейка крепится к подрамнику или кузову на болтах, которые исключают смещение механизма при работе. Самопроизвольное отворачивание затянутых на заводе болтов маловероятно, если рейку снимали и неправильно затянули крепления, то они могут со временем ослабеть. Рейка начинает немного смещаться, издавая стук при вращении руля. Способ ремонта один – добраться до креплений и проверить момент затяжки динамометрическим ключом. Затем необходимо совершить пробную поездку и убедиться в отсутствии посторонних звуков. Если стук остался, то придется последовательно проверять все элементы конструкции рейки.
Износ подшипников приводит к появлению биения вала и стуку при вращении руля. Иногда вал ржавеет с повреждением сальника, через который начинает течь масло (давление при работе усилителя доходит до 200 бар). При этом коррозия затрагивает не только вал, но и подшипники. Нужно понимать, что стук возможен только при сильном износе подшипников, что бывает весьма редко и только при больших пробегах либо явном браке подшипников. Для проверки необходимо добраться до вала и покачать его в корпусе рейки.
Люфт между зубьями возникает из-за износа поверхностей. Дефект может наблюдаться в нулевом положении из-за длительного нахождения руля в такой позиции. Иногда встречается проблема на нескольких зубьях, что приводит к стуку при определенном положении рулевого колеса. Износ может быть на входной шестерне или зубчатой рейке (нередко износ носит взаимный характер). Для компенсации зазора можно попробовать подтянуть упор, если устранить стук не получилось, то рейку нужно разбирать для дефектовки и капитального ремонта.
Отдельно стоит остановиться на износе винтового упора, который имеется в любой рейке. При нормальной затяжке зубчатая рейка практически не имеет люфта в корпусе. Если при попытке проворота руками зубчатая рейка ощутимо смещается в корпусе, то нужно подтягивать упор. Иногда процедура не приносит результата из-за износа внутренней части упора – который также становится источником стука из-за смещения рейкой («рашпилем») при вращении рулевого колеса.
Подтяжка упора нередко позволяет устранить стуки, при этом водитель сталкивается с другой проблемой – очень тугим рулевым управлением из-за плотного контакта в зубчатой передаче. При регулировке упора обычно вывешивают управляемую ось и постепенно заворачивают гайку, проверяя легкость вращения руля. Из-за неравномерного износа эффект «закусывания» может проявляться при определенных положениях руля, что уже является неисправностью.
Помимо регулируемого упора «рашпиль» фиксируется от смещения гидроцилиндром, а рейках без усилителя – пластиковой втулкой. Втулка со временем истирается и начинает пропускать воду с грязью, что способствует износу. При движении автомобиля по неровной дороге зубчатая рейка болтается в опоре, издавая стук. Посторонний звук будет слышен и при вращении руля из-за смещения «рашпиля». Биение легко определить при покачивании рукой «рашпиля» при максимальном вывороте руля в сторону.

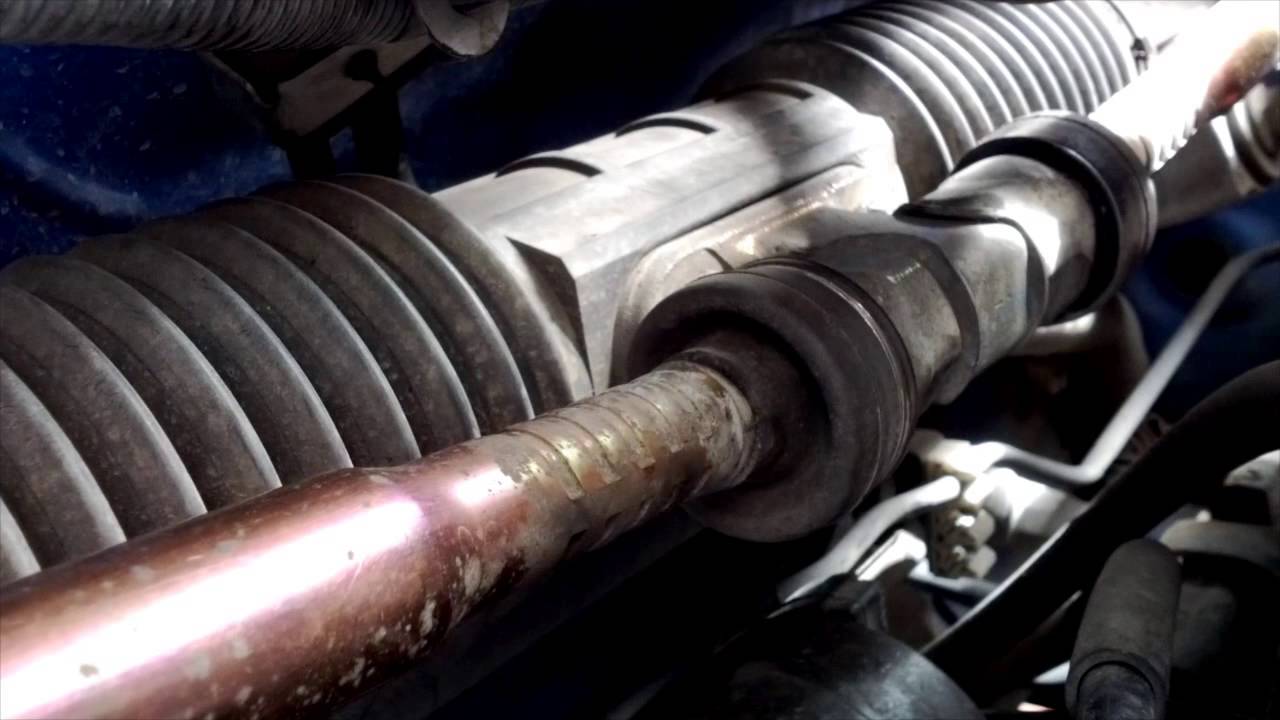

Стучать может не только рейка, но и тяги и наконечники, в которых разбиваются шарниры. На шарнирах тяг установлены чехлы, под которые может проникать вода и грязь. Биение хорошо чувствуется при сжатии чехла рукой при покачивании рулевым колесом (для проверки нужен помощник, который и будет работать рулем). Сложность диагностики возникает при наличии чехлов из жесткого термопласта, который сложно продавить усилием руки. В этом случае можно вывесить переднюю ось и покачать колесо, разбитый шарнир дает ощутимый свободный ход колеса.
Рулевые наконечники проверяют похожим способом – один человек качает руль в стороны, а второй смотрит на смещение шарового пальца наконечника. Наконечники всегда рекомендуется менять парой, а после ремонта проверять углы установки передних колес. Причиной выхода из строя и стука шаровых пальцев наконечников является поврежденный пыльник, под который попадает смесь воды и грязи. Иногда шаровый палец разбивается из-за низкого качества материала или заводского брака.
Переборка рейки
Появление признаков износа в одной части рейки говорит о целесообразности полной проверки и капитального ремонта механизма. В противном случае владельцу придется несколько раз снимать и ставить рейку на автомобиль. Чаще всего при разборке рейки на поверхности «рашпиля» и входного вала обнаруживаются следы коррозии – вода попадает в корпус через чехлы рулевых тяг и сальники. Если замена сальников и чехлов не составляет проблем и может быть выполнена в гараже, то шлифовка зубьев не является грамотным решением.
При шлифовании с поверхности снимается упрочненный слой, что впоследствии приводит к быстрому износу. Технология хромирования несколько снимает остроту проблемы, наиболее грамотное решение – восстановление поверхности газодинамическим напылением с последующей механической обработкой. В гаражных условиях ржавчину снимают абразивным методом, не дающим длительного результата – собранная рейка будет иметь люфт или стуки снова заявят о себе через 1-2 месяца.
Немало автомобилей оснащено рулевым управлением с гидравлическим усилителем, который почти полностью находится внутри рейки. Снаружи установлен только насос и соединительные шланги. При стуке рейки нередко наблюдается утечка масла, причем понять точное место течи можно только при снятии рейки и имитации работы на стенде. Пиковое давление сразу показывает место течи, при кустарном ремонте можно долго осматривать рейку в надежде найти поврежденный элемент.
Восстановление рейки в профильном сервисе позволяет устранить многие врожденные дефекты – большой опыт работы позволяет мастерским внедрять доработки. В частности, устанавливают дополнительные резиновые уплотнения и втулки, не влияющие на работу рейки и позволяющие снизить вероятность попадания воды и грязи в корпус. Собранная в сервисе рейка проходит проверку на стенде, в гаражных условиях имитировать работу механизма невозможно – тест будет проведен после установки на автомобиле.
При ремонте рейки в сервисе всегда проводится дефектовка деталей – если владелец машины обратился в мастерскую своевременно, то вероятность успешного восстановления практически 100%. Если повреждения делают ремонт экономически нецелесообразным, то крупные сервисы практически всегда предлагают купить восстановленную рейку. Приобретать аналоги не следует из-за несоответствия характеристик заводским требованиям, а найти оригинальную новую рейку не всегда возможно.
Заключение
Стук в рулевом управлении практически всегда указывает на наличие неисправности. Рейка стучит только при достаточно больших пробегах и отсутствии грамотного технического обслуживания. В большинстве случаев причиной стука являются изношенные наконечники, также нельзя исключать выход из строя рулевых тяг. В случае возникновения проблем с рейкой рекомендуется обращаться в профильный сервис, своими силами качественно восстановить механизм не получится.
