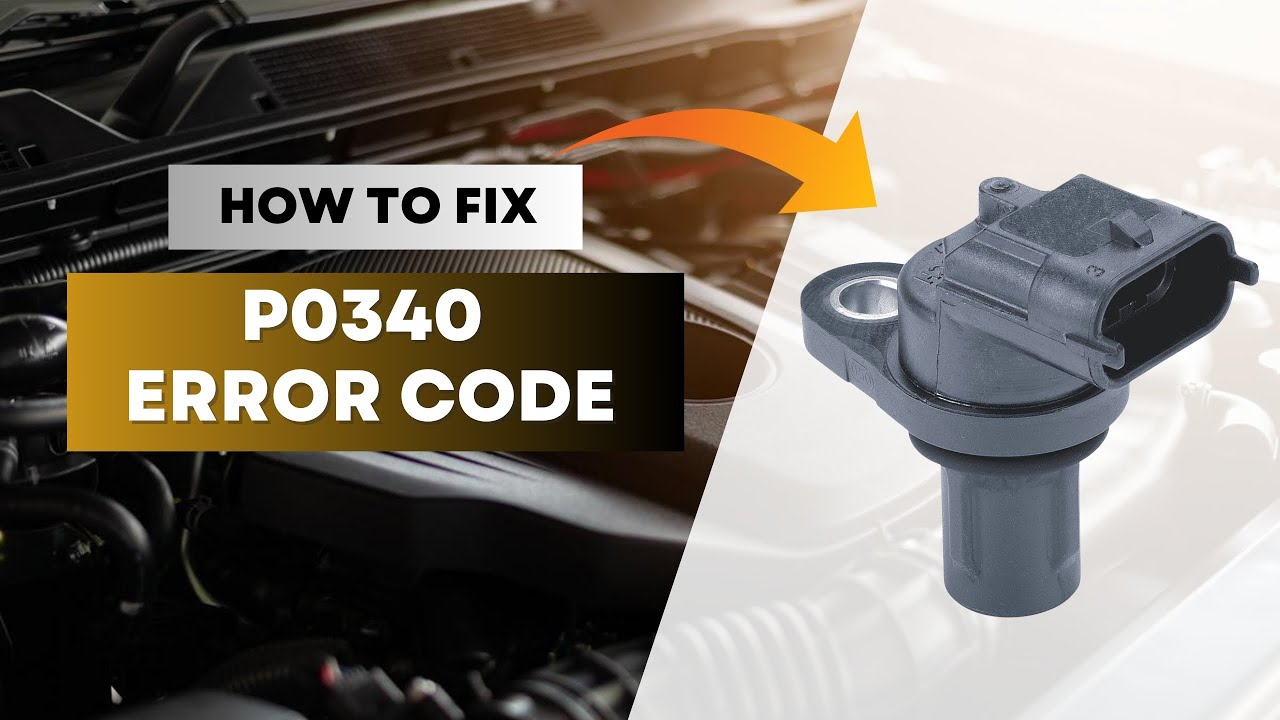

Как устранить ошибку P0340: неисправность датчика распредвала

Датчик положения распределительного вала установлен в головке и считывает показания от задающего диска (схема работы идентична датчику положения коленчатого вала). Основным назначением датчика является определение положения распределительного вала в момент, соответствующий верхней мертвой точке для первого цилиндра. Датчик используется практически на каждом двигателе с системой распределенного впрыска топлива.

Задающий диск расположен на задней торцевой части распределительного вала и имеет несколько выступов (также может применяться плоский диск с выступами). Датчик положения работает по принципу Холла, подключен к бортовой сети автомобиля для получения питания и отправки обратного сигнала к блоку управления. Датчик крепится на двигателе болтом и имеет направляющие элементы для предотвращения неполной или некорректной установки.

Датчик распредвала связан с блоком управления двигателем, который рассчитывает момент подачи искры и топлива с учетом текущего положения распределительного вала. При наличии системы изменения фаз газораспределения на валах впускных и выпускных клапанов двигатель оснащается двумя датчиками положения (обычно – унифицированными по конструкции с единым каталожным номером).

При неисправности датчика или его периферии фиксируется ошибка P0340, которую можно сбросить диагностическим прибором и выключить лампу Check Engine. Двигатель будет работать практически без нареканий – о проблемах с датчиком говорят периодические кратковременные пропуски зажигания без фиксации соответствующей ошибки.

Ошибка P0340 может проявляться в виде нестабильной работы двигателя, особенно ощутимой при торможении. Некоторые владельцы отмечают, что автомобиль при нажатом тормозе пытается ехать вперед, а после полной остановки обнаруживается спорадическое изменение оборотов холостого хода в широком диапазоне.

Ошибка P0340 практически никогда не является случайной, после сброса код фиксируется снова через 2-3 пуска двигателя. Когда на автомобиле установлена автоматическая либо роботизированная коробка передач, то из-за проблем с датчиком распредвала наблюдается не совсем корректное переключение передач с затягиванием оборотов.

Как правило, на двигателе имеются два датчика для определения положения впускного и выпускного распределительного вала. Оба датчика работают в связке с датчиком положения коленчатого вала, при сбое последнего (физическая неисправность, проблемы с проводкой) может фиксироваться ошибка P0340.

На некоторых двигателях датчик предусматривается только для одного распределительного вала и располагается с торца головки блока. Датчик крепится при помощи двух болтов – снятие и установка занимает несколько минут. Примером подобного расположения датчика могут служить двигатели от автомобиля Chevrolet Cruze и других машин производства концерна GM. Задающим элементом служит торцевой диск с выступами, которые проходят мимо чувствительного элемента датчика. На корпусе датчика есть резиновое кольцо, при повреждении которого появляется течь масла.

Иногда при появлении P0340 фиксируются ошибки по пропускам зажигания (как правило, по первому цилиндру), что вполне естественно из-за использования сигнала от датчика для работы системы зажигания. Одновременно появляются периодические проблемы с пуском двигателя вне зависимости от температуры антифриза, наблюдаются плавающие обороты холостого хода. Периодически двигатель не может раскрутиться свыше 2000 об/мин, а при сбросе – пытается заглохнуть.

На ряде двигателей датчик положения распределительного вала интегрирован в регулятор фаз. В случае неисправности фиксируются ошибки P0340 и P0341, промывка регулятора фаз вместе с датчиком не дает никакого положительного результата. В данной ситуации рекомендуется снимать датчик с регулятора фаз для замены, причиной ошибок является естественное старение или производственный дефект. Перед заменой можно попробовать проверить работу датчика с помощью осциллографа, хотя такая возможность есть только в сервисе.

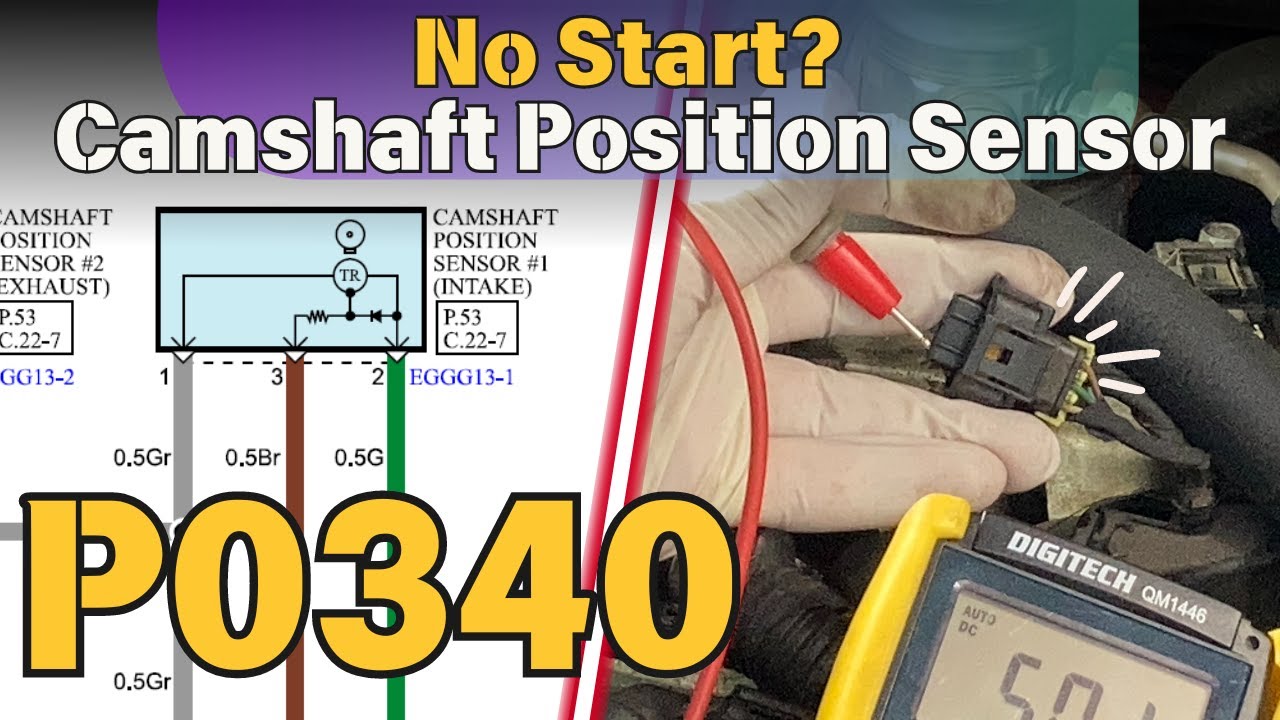

При включении зажигания на датчик подается опорное напряжение (в зависимости от автомобиля 12 ил 5 В), необходимое для работы. Причиной отсутствия или понижения напряжения является поврежденная проводка либо окисленные контакты в разъемах. Для проверки необходимо проверить значение опорного напряжения на датчике. Когда питание не подведено, то необходимо идти по косе проводки, проверяя ее целостность. Как вариант, можно временно подбросить питание и проверить работу двигателя – если ошибка P0340 исчезла, то причиной является отсутствующее напряжение.

Частой причиной ошибки является неисправный датчик положения, который выходит из строя в силу естественного старения. При подборе запчастей учитывают модель и год выпуска автомобиля, датчик можно подобрать по имеющемуся на корпусе каталожному номеру. Что касается бренда, то желательно приобретать оригинальные детали либо датчик, изготовленный конвейерным поставщиком. Использование дешевых аналогов не всегда оправдано – датчик может немного отличаться по габаритам или характеристикам от оригинала, что приведет к некорректной работе и постоянной ошибке P0340.

Проблема с некорректной геометрией заводского и ремонтного датчика зафиксирована владельцами автомобилей Nissan X-Trail. Датчик имеет небольшой выступ на рабочей части, обеспечивающий минимальный зазор до задающего диска. Существует несколько модификаций датчика, отличающихся диаметром корпуса – детали имеют разный префикс в обозначении, что не мешает магазинам запчастей считать датчики взаимозаменяемыми. Установка датчика с большим диаметром приводит к нагрузке и разрушению корпуса с последующим отказом и появлением ошибки P0340.

В случае, когда двигатель оснащен системой изменения фаз газораспределения на впуске и выпуске, то в конструкции используется два датчика. Место расположения одного из датчиков может оказаться труднодоступным – пространство для работы инструментом перекрывается впускным коллектором. Решением в данной ситуации будет изготовление специального ключа, который позволит отвернуть крепление датчика без снятия коллектора. Состояние датчика определяют по значению сопротивления между сигнальными контактами, перед началом проверки нужно выяснить сопротивление исправного датчика.

Одна из самых неприятных причин ошибки P0340 – обрыв сигнального провода. При проверке напряжение питания будет в норме, замена датчика на оригинальный не даст никакого положительного результата. Сигнальные провода на большинстве автомобилей имеют очень тонкое сечение металлической жилы и легко ломаются при неаккуратном ремонте периферии двигателя либо из-за вибрационных нагрузок.

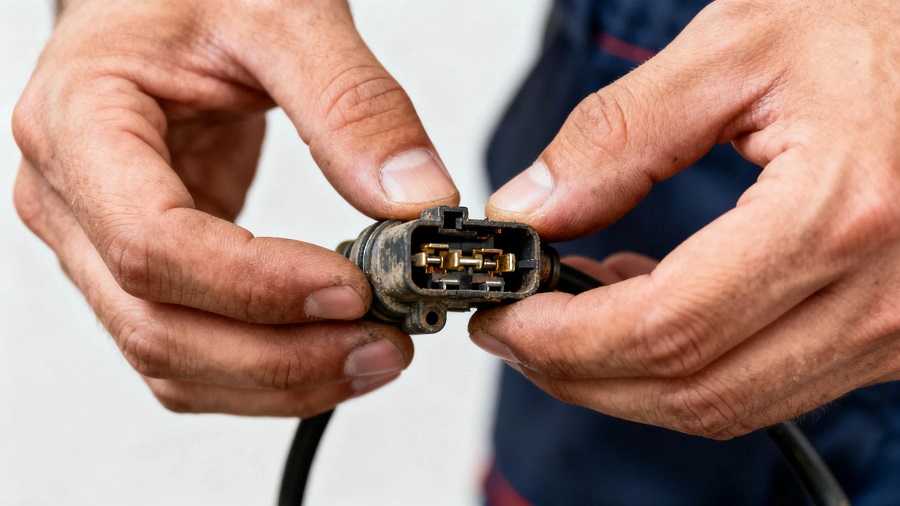

Необходимо снять разъем с датчика и найти ответный контакт в колодке блока управления. Затем следует проверить целостность провода тестовым прибором, причем целесообразно менять положение провода в пространстве. Нередко обрыв расположен так, что в определенных положениях цепь замкнута. После пуска двигателя или начала движения из-за вибраций провод расходится, передача сигнала от датчика нарушается и фиксируется ошибка P0340.

При замене цепи или ремня привода газораспределительного механизма важно правильно выставить фазы. Для настройки используются метки на шестернях, картере и головке двигателя. На части моторов необходима установка шаблона, фиксирующего распределительные валы в нужном положении, а также болта для установки коленчатого вала в положение верхней мертвой точки в первом цилиндре.

Нередко при замене деталей своими силами или в мелких гаражных сервисах регулировка фаз проводится с ошибкой. Смещение на один зуб не дает контакта между поршнями и тарелками клапанов, хотя и нарушает нормальную работу двигателя. Из-за рассогласованного положения распределительного и коленчатого валов проявляется ошибка P0340. В данной ситуации никакие манипуляции с датчиком не дадут положительного эффекта – необходимо проверять и правильно выставлять фазы газораспределения.

Отмечены случаи появления P0340 при полностью корректных фазах, причем проблема возникает непосредственно после замены ремня или цепи. Причиной является визуально малозаметный износ зубьев шестерни распределительного вала, которого достаточно для рассинхронизации валов двигателя. Датчик обнаруживает отклонение угла и генерирует ошибку P0340. Проблема износа шестерни встречается нечасто на двигателях с ременным приводом ГРМ, для устранения неисправности придется менять шестерню. Износ шестерни наблюдается при больших пробегах либо невысоком качестве изготовления детали.

Проблема с диском для датчика фаз, практически невозможен. Часто используемый на современных двигателях распределительный вал сборной конструкции состоит из полой трубки, на которой с натягом установлены кулачки и задающий диск. В теории, при просадке натяга детали могут немного сместиться, что нарушит фазы газораспределения. На практике такие проблемы не зафиксированы, как и сбой программного обеспечения блока управления, приводящий к ошибке P0340. Механическое повреждение задающего диска исключено, поскольку элемент имеет большую толщину и массивную конструкцию.

Ошибка P0340 указывает на наличие неисправности датчика положения распределительного вала или проводки. Процедура ремонта достаточно простая – нужна проверка состояния датчика, а при его исправности проводится тестирование жгута проводки. Трудоемкость замены датчика зависит от модели двигателя, на ряде моторов доступ к месту установки датчика частично перекрыть впускным коллектором.
