ATF или CVT – какое масло заливать в вариатор

Полезные рекомендации Валерий Жмышенко 25.05.26

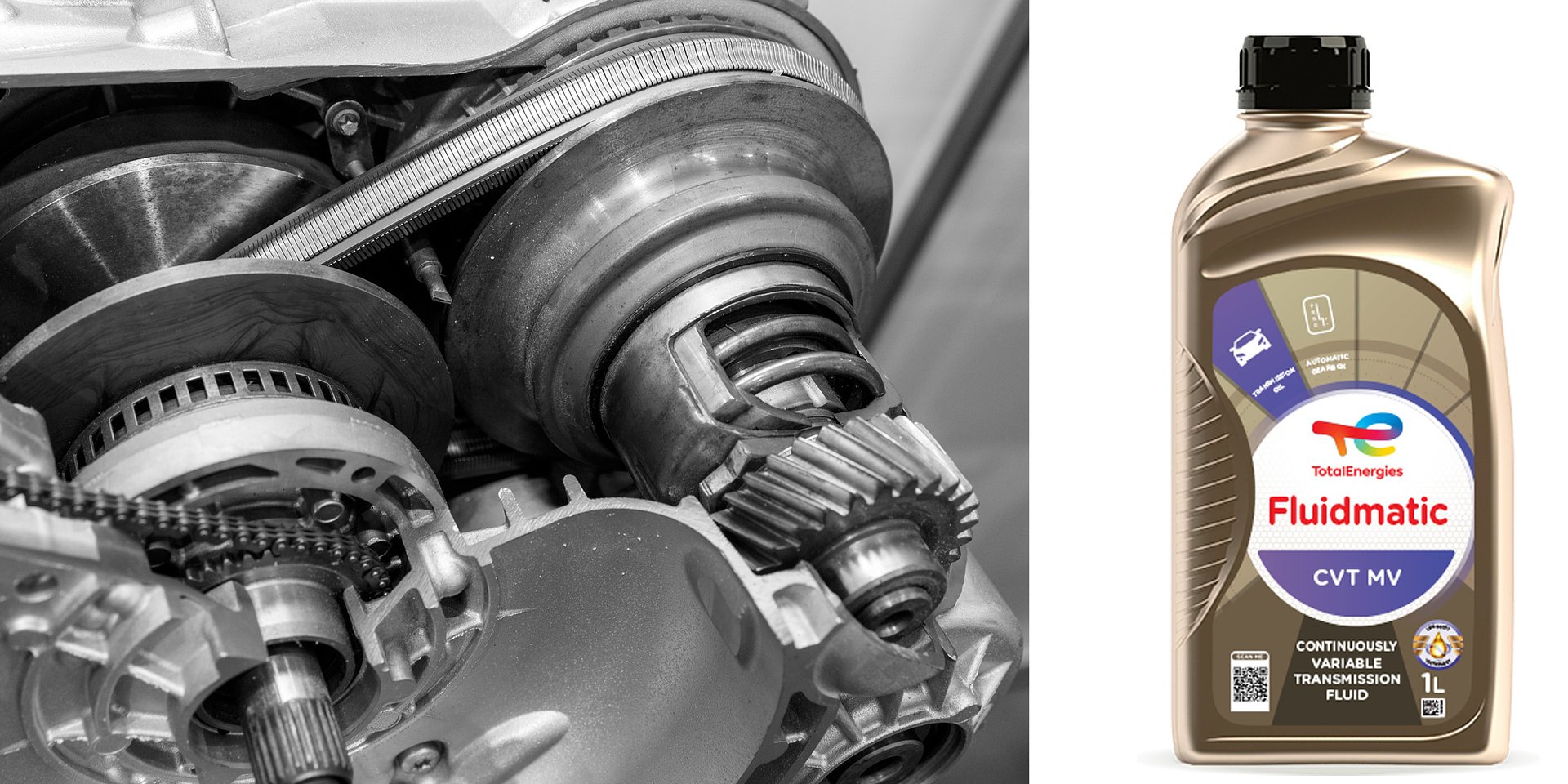

Бесступенчатые коробки передач сравнительно редко встречаются на автомобилях. В вариаторах используется специальное масло, обеспечивающее улучшение контакта ремня со шкивами с одновременной защитой от износа. Тип масла, необходимый для обслуживания, указывается в заводской инструкции по эксплуатации. Отклонение от требований производителя нередко становится причиной выхода вариатора из строя.

Самые свежие новости в нашем Телеграме!

Подпишитесь, чтобы всегда быть в курсе событий

Конструкция

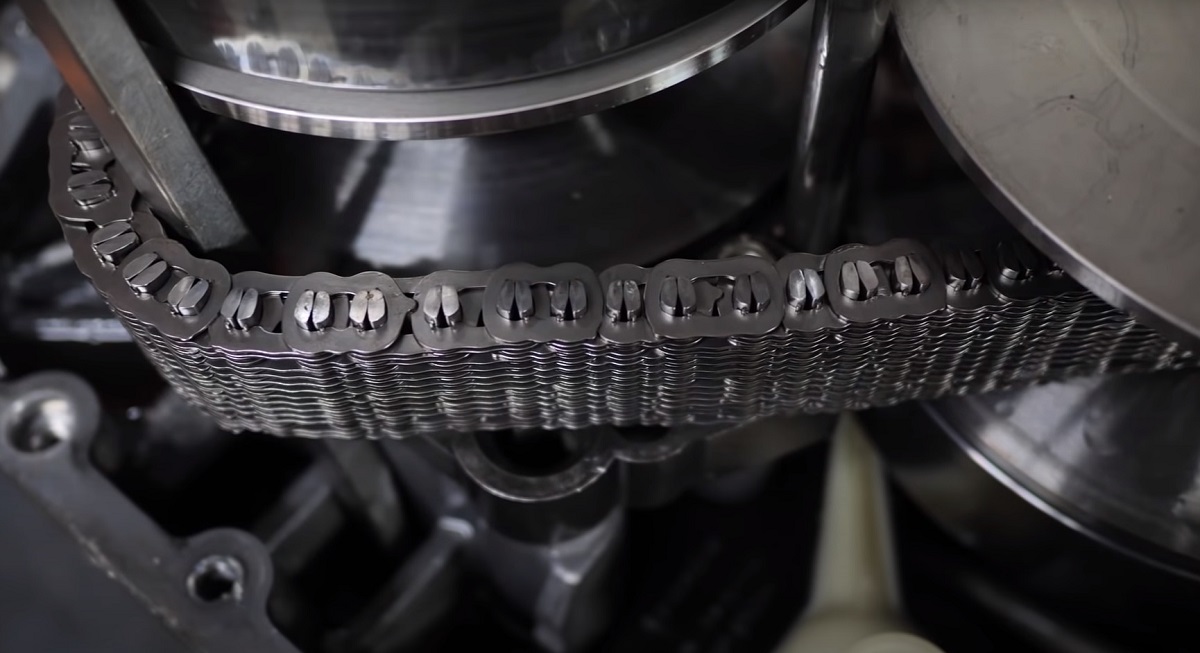

Типовой вариатор состоит из ведущего и ведомого шкивов переменного диаметра. Между шкивами движется толкающий пластинчатый ремень или цепь (используется в коробках, рассчитанных на двигатели с повышенным крутящим моментом). Изменение диаметра шкивов синхронное, управление осуществляется гидравлической системой. В ряде вариаторов установлен шаговый электродвигатель для изменения подачи масла к ведущему шкиву, на основной массе коробок вместо электродвигателя используется соленоид.

Шкивы состоят из фиксированной и подвижной части, имеют скошенные рабочие поверхности для обеспечения максимального контакта с цепью или ремнем. Поверхность шкивов термически обработана, что создает проблемы в случае задиров – шлифовка может удалить поверхностный упрочненный слой, что резко скажется на ресурсе. Отдельно стоит упомянуть ремни, набранные из стальных пластин с протектором и гибкого каркаса. Протектор на пластинах необходим для улучшения контакта с V-образной поверхностью шкивов.

Между двигателем и вариатором установлен гидротрансформатор. Есть модели вариаторов с многодисковыми пакетами вместо гидротрансформатора. Давление в коробке передач создается насосом с редукционным клапаном. В конструкции предусматривается планетарный редуктор с фрикционными пакетами, позволяющий менять направление вращения выходного вала. Для контроля уровня жидкости используется щуп или переливная трубка – в зависимости от модели и производителя вариатора.

Примером коробки с многодисковыми муфтами (раздельными для переднего хода и реверса) является вариатор Multitronic для автомобилей VAG. В конструкции коробки использована промежуточная зубчатая передача, приводящая первичный шкив. Коробка рассчитана на работу с мощными двигателями, для передачи крутящего момента (допустимое значение для вариатора 01J составляет 310 Н*м) используется многорядная цепь. Двигатель, рассчитанный на работу с 01J, оснащается демпфером крутильных колебаний или двухмассовым маховиком (зависит от объема и количества цилиндров) для защиты трансмиссии от резонанса.

Для управления вариатором используется отдельный контроллер. Для обеспечения плавного старта блок управления выставляет такое значение оборотов двигателя, при котором пробуксовка стартового фрикционного пакета или проскальзывание гидротрансформатора минимальны. В состав гидравлической системы используется гидроблок с электромагнитными регуляторами давления для распределения потоков.

Конструкция вариатора такова, что изменение передаточного соотношения должно происходить очень быстро. Соответственно, требуется создание высокого давления в приводе шкивов, который имеет минимальный объем для снижения нагрузки на насос. В шкивах предусматриваются пружины, удерживающие ремень или цепь в поджатом состоянии при отсутствии давления в гидравлической системе.

Преимущества и недостатки вариатора

В теории, использование вариатора позволяет плавно менять передаточное соотношение и держать обороты двигателя в оптимальном режиме. На практике экономичность автомобиля с бесступенчатой коробкой примерно соответствует машине с роботизированной трансмиссией. Вариатор дает небольшой выигрыш по сравнению с автоматической коробкой, хотя последние модели АКПП ничуть не уступают вариаторам по эффективности работы.

Выигрыш достигается за счет меньшего передаточного числа и снижения числа оборотов на высокой скорости. Однако производители вариаторов не рекомендуют длительное движение на высокой скорости из-за риска перегрузки конусов и ремня. Для обеспечения динамичного разгона вариатор может поддерживать режим ручного переключения скоростей.

Вариатор крайне требователен к чистоте и качеству масла, которое обеспечивает увеличение коэффициента сцепления ремня или цепи со шкивами. Эксплуатация автомобиля с вариатором должна быть максимально щадящей – без перегрузок, поездок по бездорожью и с минимальным количеством резких разгонов. В современных реалиях вариаторы используются ограниченно всего несколькими производителями автомобилей, что ограничивает их выбор.

Условия работы

Конструкция вариатора по умолчанию предусматривает образование продуктов износа – стальной стружки и фрикционной пыли. Количество стружки напрямую зависит от условий эксплуатации и давления в гидравлической системе. В случае попадания стальной пыли в насос или гидроблок не исключено падение давления, приводящее к проскальзыванию ремня. Продукты износа уносятся маслом и частично задерживаются фильтром, возможности которого не безграничны.

В ряде вариаторов стружка повреждает редукционный клапан, который частично или полностью теряет подвижность. В результате начинается активный износ ремня с еще большим выделением стружки. При регулярном обслуживании коробки удается своевременно обнаружить появление стальной пыли на магнитах, расположенных в поддоне. При обслуживании важно использовать жидкость, рекомендованную производителем. Масло для вариатора обеспечивает не только защиту от износа, но и противостоит скольжению ремня или цепи по шкивам.

Необходимость замены масла

Вариаторы нередко относят к автоматическим коробкам, что не совсем верно. Да, водителю не требуется вручную переключать передачи, при этом алгоритм работы вариатора кардинально отличается от гидромеханической коробки. Фактически, общим является только гидротрансформатор с муфтой блокировки. Вариаторы крайне чувствительны к повышенным нагрузкам и состоянию жидкости – бесступенчатые коробки не подойдут для активной езды или эксплуатации автомобиля в тяжелых условиях.

Жидкость в вариаторе теряет свойства и насыщается продуктами износа, основную массу которых составляет стальная стружка. В АКПП ситуация иная – масло загрязняется пылью от фрикционных пакетов, имеющей в смеси с жидкостью не столь выраженные абразивные свойства. Периодичность замены масла для вариаторов минимальна – обновлять жидкость и фильтр нужно через 30-35 тыс. км даже при аккуратной эксплуатации автомобиля. Если машина используется в тяжелых условиях, что не рекомендуется для вариатора, то есть смысл сокращения интервала обслуживания до 20 тыс. км.

Под тяжелыми условиями эксплуатации подразумевается:

работа с прицепом, подавляющее большинство автомобилей с вариатором не рассчитано на буксировку прицепа, что указывается производителем в инструкции по эксплуатации;
динамичный стиль управления с постоянными резкими изменениями скорости – пробуксовка ремня возникает как при ускорении, так и при снижении скорости;
постоянные поездки в пробках, приводящие к недостаточному охлаждению вариатора.

Внеочередную замену масла проводят в случае ремонта вариатора. Также есть смысл обновить масло и фильтр в случае покупки подержанного автомобиля, невзирая на заявления продавца о недавно проведенном обслуживании. Во-первых, неизвестна марка и тип заправленной в коробку жидкости, а во-вторых – нет никакой уверенности в правдивости слов продавца, который зачастую является перекупом и не имеет никакой подробной информации о прошлом автомобиля.

Способы проверки состояния масла

Понять состояние масла в вариаторе можно по капельному тесту. Достаточно нанести немного жидкости с кончика щупа на салфетку и оценить его внешний вид. Наличие в пробе мелких частиц указывает на интенсивный износ коробки и загрязнение масла. При наличии стойкой проблемы с охлаждением масло будет иметь запах гари, перегрев возможен и по причине падения давления с последующей постоянной пробуксовкой ремня. По мере деградации жидкость меняет цвет и прозрачность, что хорошо видно по капельной пробе. Например, чистое масло красного цвета к моменту полной утраты характеристик становится практически черным.

В ряде бесступенчатых коробок используется счетчик старения масла, который учитывает время работы коробки и ряд дополнительных параметров. При постоянно повышенной температуре скорость деградации масла увеличивается, что фиксируется датчиком. Информация о показаниях счетчика, при которых необходимо менять масло, указывается производителем. Счетчик сложно назвать точным инструментом для определения состояния масла – при эксплуатации машины с вариатором лучше ориентироваться на пробег. Не рекомендуется ориентироваться на интервалы замены жидкости в инструкции по эксплуатации – расстояния между ТО практически всегда не учитывают российские реалии.

Способы обслуживания

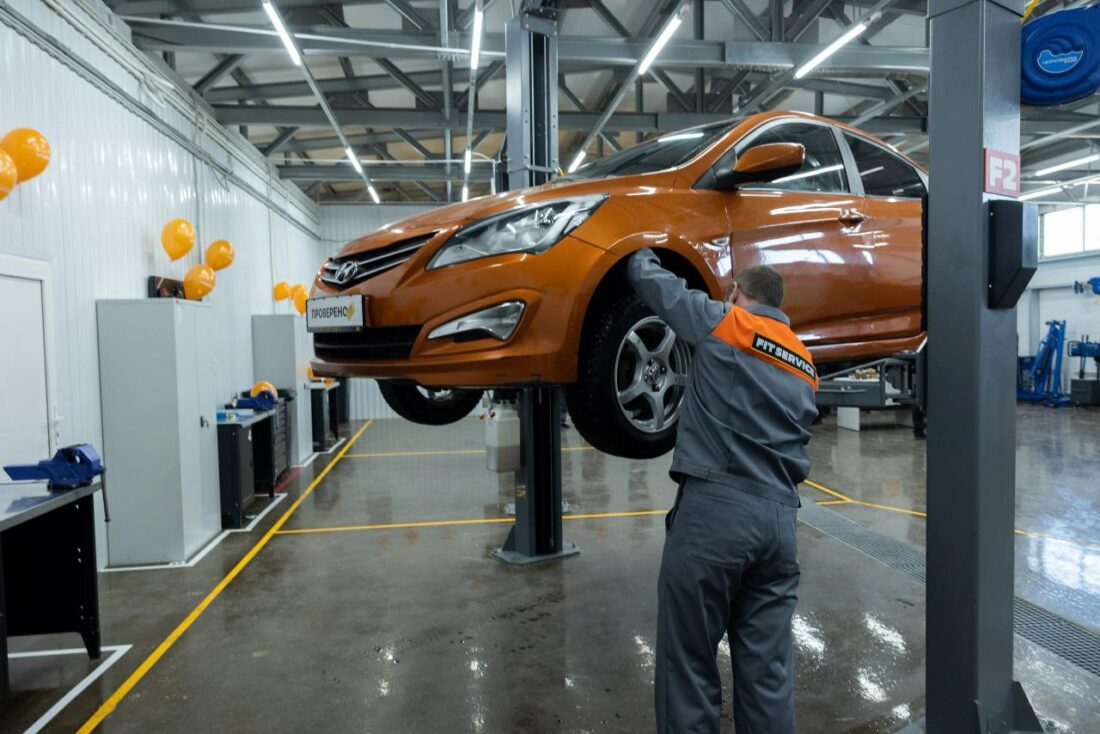

Базовый метод обслуживания вариатора предусматривает частичную замену масла и применяется в мелких сервисах или при самостоятельном проведении работ. Коробку прогревают короткой поездкой, загоняют на эстакаду или яму для доступа к сливной пробке. После слива части масла в картер вариатора доливают свежее, учитывая необходимый уровень. При таком обслуживании за один заход удается обновить не более 50% объема жидкости. По этой причине нередко практикуется последовательная повторная замена масла через 500-800 км пробега.

При частичной замене также необходимо снимать поддон для замены или промывки фильтра, который к 30 тыс. км забивается продуктами износа и теряет эффективность. Снятие поддона позволяет оценить количество отложений на магнитах. При повторной частичной замене меняется и фильтр тонкой очистки, поскольку элемент успевает засориться грязью от старого масла. В идеале, для максимального обновления масла в вариаторе необходимы 3-4 частичные замены.

Обязательна установка новой прокладки либо нанесение герметика (зависит от модели вариатора). Прокладки для одной модели вариатора, рассчитанной на автомобили разных марок, могут иметь отличия. Этот нюанс важен при подборе запчастей. На ряде вариаторов производитель допускает промывку и повторное использование фильтра грубой очистки, расположенного под поддоном. Промывка не целесообразна при наличии в масле следов от интенсивного износа фрикционных пакетов – вымыть клей и мелкие частицы не удастся.

Аппаратное обслуживание намного эффективнее и быстрее, владельцу не придется 2-3 раза снимать поддон для замены фильтра. После слива масла поддон снимают и меняют фильтр, затем подключают коробку через разрыв трубки теплообменника к аппарату. Замена осуществляется под давлением, создаваемым насосом коробки передач. Для замены требуется масла на 20-25% больше полного объема гидравлической системы.

В ряде моделей вариаторов используются масла нескольких типов. В качестве примера можно рассмотреть коробку 01J от концерна VAG. Сцепления и цепная передача расположены в полости, заполненной маслом G052180A2, рассчитанным на использование в вариаторах Multitronic. Главная пара установлена в отдельной части картера и смазывается маслом G052190A2, которое кардинально отличается по характеристикам. Подобный нюанс важно учитывать при обслуживании автомобилей Audi, на которых достаточно часто ставился вариатор 01J.

Эксплуатация

Эксплуатация автомобиля с вариатором имеет несколько правил:

Избегать интенсивных ускорений и резких торможений до прогрева масла в коробке до рабочей температуры около +65°С. Причиной является снижение характеристик масла при меньших температурах, что увеличивает риск проскальзывания ремня с образованием на шкивах задиров.
Периодически проверять состояние и уровень масла, замену необходимо проводить через 30 тыс. км или раньше при появлении признаков загрязнения.
Контролировать состояние радиатора или установить дополнительный теплообменник для охлаждения масла. Рекомендация особенно касается автомобилей, часто передвигающихся в жаркую погоду в пробках. На ряде машин расположение штатного теплообменника выбрано весьма неудачно, что приводит к плохому обдуву воздухом. На таких автомобилях устанавливают дополнительный радиатор, который выносят под бампер. При использовании дополнительного радиатора желательна установка термостата для исключения переохлаждения масла зимой.
Избегать длительного движения со скоростью выше 140-150 км/ч из-за выхода вариатора в режим минимального передаточного соотношения при высокой частоте вращения, что сказывается на ресурсе ремня и шкивов.
Не использовать автомобиль с вариатором для буксировки прицепа (если нет обратных данных от производителя в инструкции по эксплуатации) либо для буксировки другой машины. Правило перевозки автомобиля с вариатором на буксире указываются в заводской инструкции по эксплуатации.
Застрявший автомобиль с вариатором можно вытащить своим ходом с соблюдением осторожности. Быстрые переключения режимов для смены направления движения нежелательны из-за повышенных нагрузок на планетарный редуктор и фрикционные пакеты. При буксовании необходимо переключать режимы с паузой для полной остановки шестерен.

Заключение

При выборе масла для вариатора нужно руководствоваться требованиями заводской инструкции. Переходить на другой тип масла без допусков, предписанных изготовителем, приводит к быстрому износу коробки передач. При обслуживании обязательна замена фильтров, а также компьютерная диагностика, позволяющая обнаружит скрытые проблемы.
